3D CAD

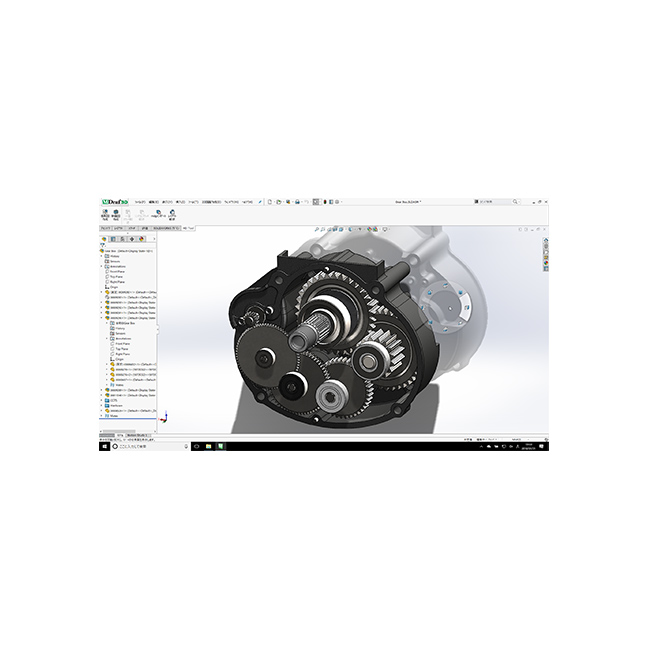

3D CADトップシェアのSOLIDWORKSの3D CADベースの「SOLIDWORKS Bundle版」と、MUTOHオリジナル2D CAD「M-Draf Spirit」をひとつにした2D／3D CADパッケージ「M-Draf Suite」。

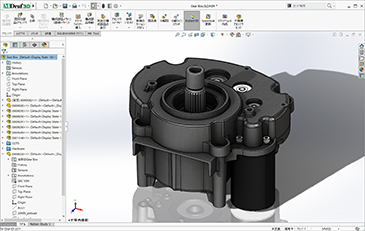

SOLIDWORKS Bundle版は、直感的なインターフェイスを備え操作性の優れた3D CADです。詳細部分が完全に含まれた部品、アセンブリ、複雑なサーフェイス、板金、溶接アセンブリの鋼材レイアウトなど機械設計に必要なツールがすべて揃っています。

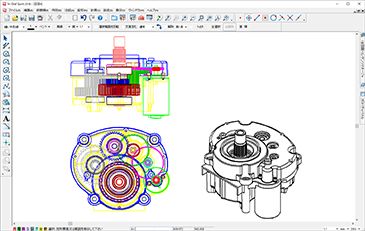

M-Draf Spiritは、1985年発売の「M-Draf 16」から続くMUTOH製2D CADです。手描き感覚の操作性と、少ないコマンドで多様な作図を可能にするインテリジェント機能は自由な2次元設計を可能にします。
「SOLIDWORKS Bundle」で提供されるアドイン機能に合わせ、2つのラインアップを展開しています。
 |
M-Draf Suite Premium 高度な3D設計の他、シミュレーション等を含むプロフェッショナル向けパッケージ |
M-Draf Suite 3D設計の基本機能を備えたパッケージ |
|---|---|---|
| SOLIDWORKS Bundle | ||
| 部品/アセンブリ/図面 | ○ | ○ |
| 板金 | ○ | ○ |
| 溶接 | ○ | ○ |
| インポートモデルの自動フィーチャー認識 | ○ | ○ |
| 金型 | ○ | × |
| サーフェス | ○ | × |
| 配管/チューブ | ○ | × |
| 電気ケーブル/ハーネス | ○ | × |
| デザインコミュニケーション | ○ | × |
| 標準部品ライブラリ | ○ | × |
| フォトリアリスティックレンダリング | ○ | × |
| 線形静解析 | ○ | × |
| 機構解析 | ○ | × |
| M-Draf Spirit連携 | ○ | ○ |
| M-Draf Spirit | ○ | ○ |

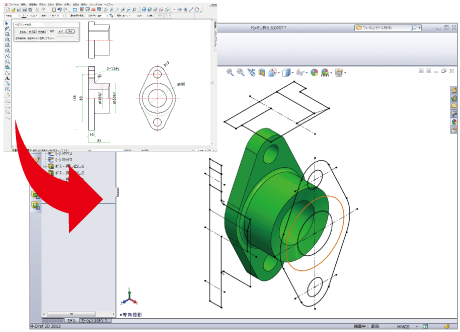

2D CADで作成した平面図を、SOLIDWORKS Bundle版のスケッチに転送しモデル作成に活用します。3D CADでゼロからモデリングするよりも、製図に強いM-Draf Spiritで作図し、SOLIDWORKS Bundle版に転送することで作業時間を大幅に短縮することができます。「一括転送」は、正面図・平面図・側面図の向きと基準点が揃って転送されるので、転送後のレイアウト修正が不要です。「シングル転送」は、転送先に参照平面や既存平面を選択する事ができるので、図面の一部分を切り取って利用することができます。
3Dモデルから投影図を自動作成し、M-Draf Spiritに転送します。投影図形は、標準三面/六面図はもちろん、単面、任意複数面の作成が可能です。また、寸法線追加や陰線処理など任意に指定することができます。アセンブリから投影図を作成する場合、部品ごとにレイヤを分けて平面図を作成することができます。レイヤを分けることにより、複雑なアセンブリ図面から簡単に目的の部品を見つけ出すことができます。
3Dモデルから断面図を作成し、M-Draf Spiritに転送します。指定した面から等間隔に切断し、複数断面の一括作成も可能です。断面を作成する際に参照したモデルの投影図も併せて作成・転送するので、断面図そのものと断面位置の関係が簡単に把握できます。

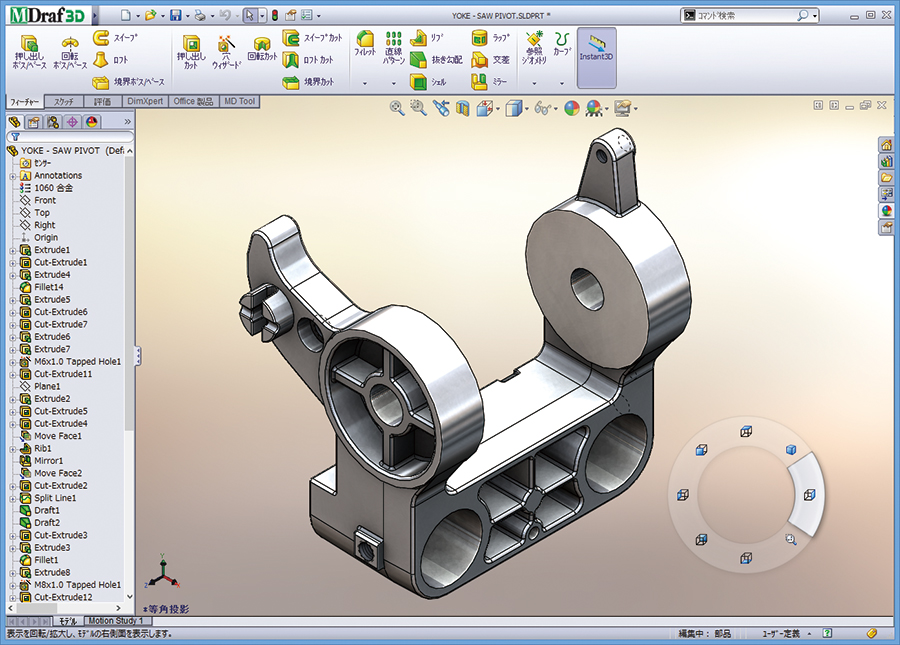

設計の中核となる3D CADソフトウェア。ドラッグ＆ドロップ、カット＆ペーストといった馴染み深い機能を生かし直感的に操作可能。強力な機能性は他の3D CADの追従を許しません。部品・アセンブリ・図面データの双方向完全連携を確保しており、設計変更においても常に正確な情報を保持します。サーフェス、板金、鋼材レイアウト、金型、配線・配管のモデリング機能を網羅しており最適な設計が行えます。

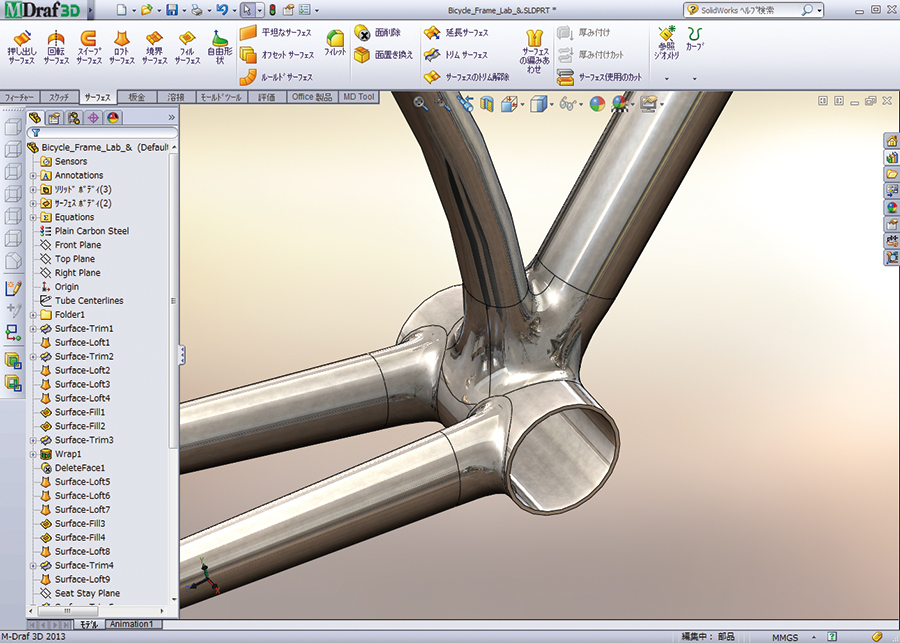

複雑なソリッドジオメトリやサーフェスジオメトリを作成、編集できます。ジオメトリ上のコントロールポイントを押し出したり、押し込んだりするだけでスタイリッシュな曲率保持(C2)サーフェスを作成できます。
板金をスクラッチから設計することも、3Dモデルから板金に変換することもできます。製造用としての設計データの展開や、関連ドキュメントの生成も可能です。

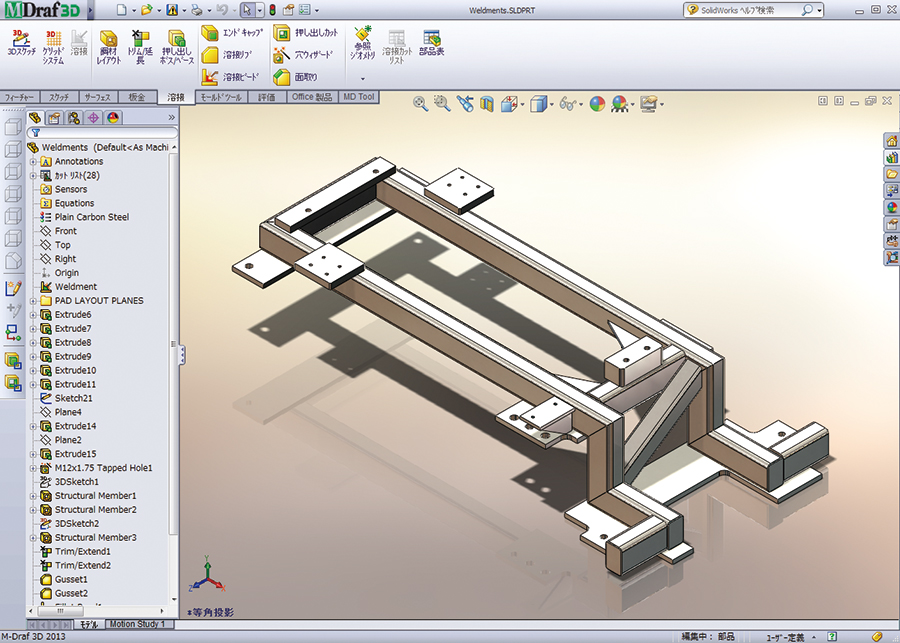

鋼材の断面形状をライブラリから選択し、レイアウトスケッチに指定するだけで、任意の鋼材パーツを簡単に配置します。鋼材同士の継ぎ目や処理や、延長、トリムも自在です。

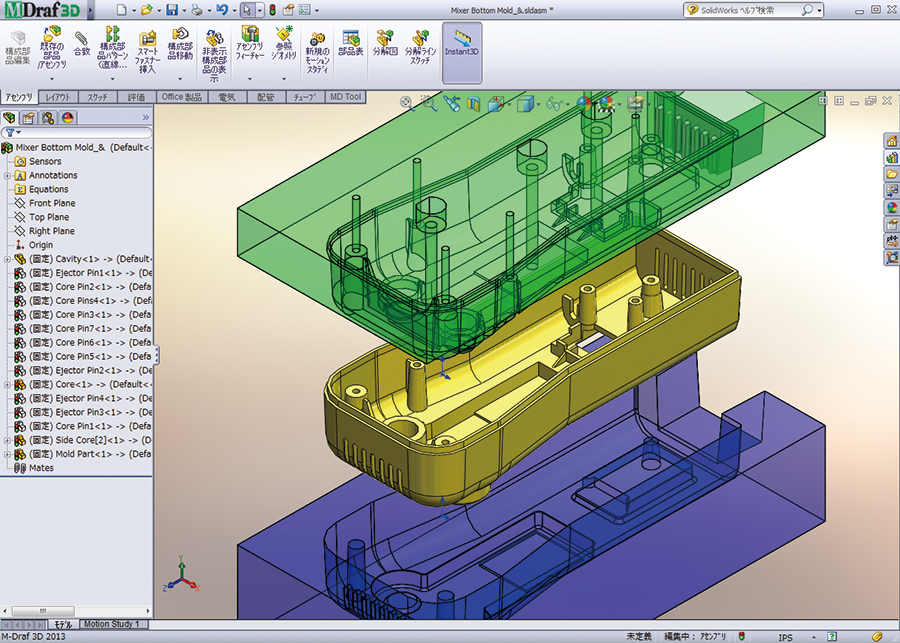

金型設計用に抜き勾配分析、パーティングサーフェスの作成、キャビコア分割といった専用コマンドが用意されています。モールド部品をライブラリに登録することで金型を効率よく検討できます。

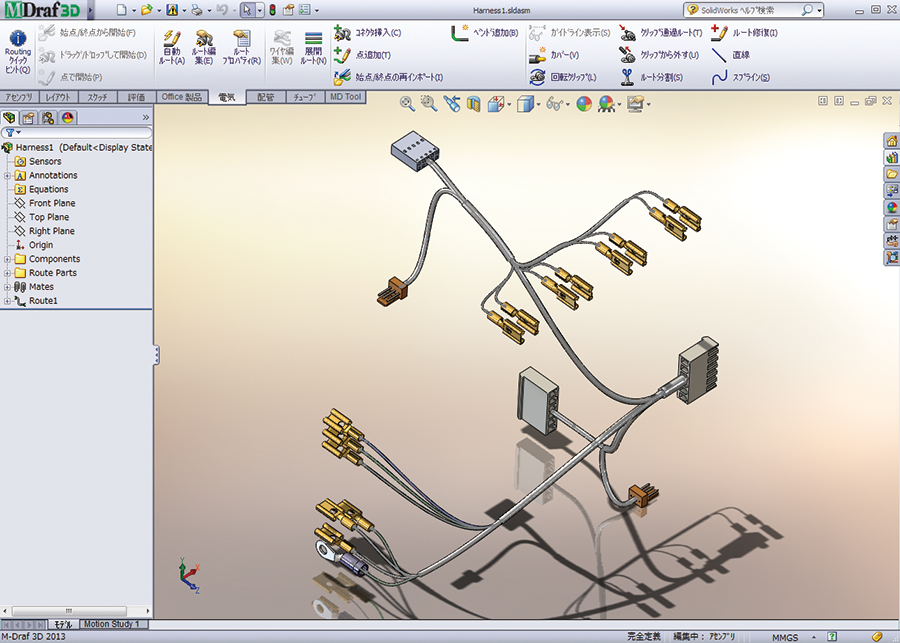

配管やチューブ、電気ケーブルなどのルートパスの生成とドキュメント化、設計データの部品表作成が可能です。複雑なルート形状モデルの設計作業を効率的に進めます。

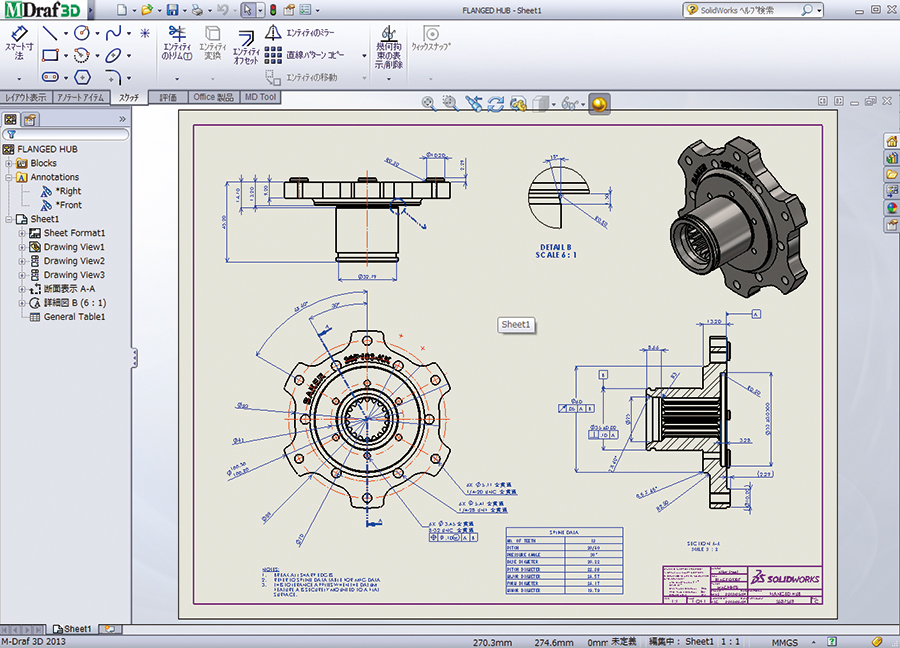

3Dモデルを投影し平面図を作成します。寸法、注記などのアノテートアイテムも自動配置可能。設計変更などの修正は図面に自動的に反映されます。

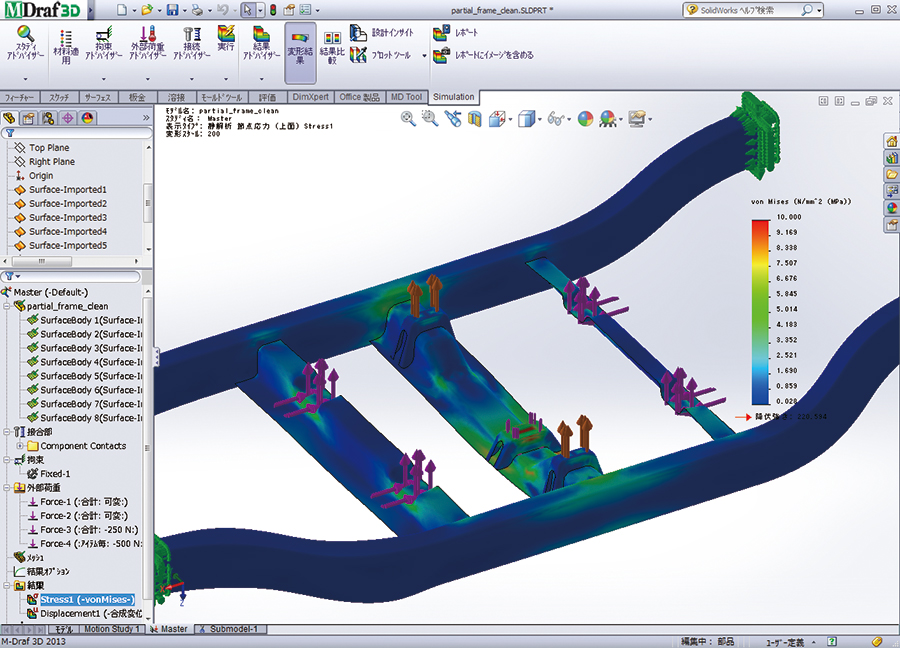

有限要素法解析システムの解析機能を統合した設計者向けCAEツール。設計したモデルの構造解析をそのまま同じウィンドウ内で簡単に検証できます。モデルにかかる変位・反力・ひずみ・応力・安全率などを分析する線形静解析。モデルの機構を検証する機構解析が利用できます。

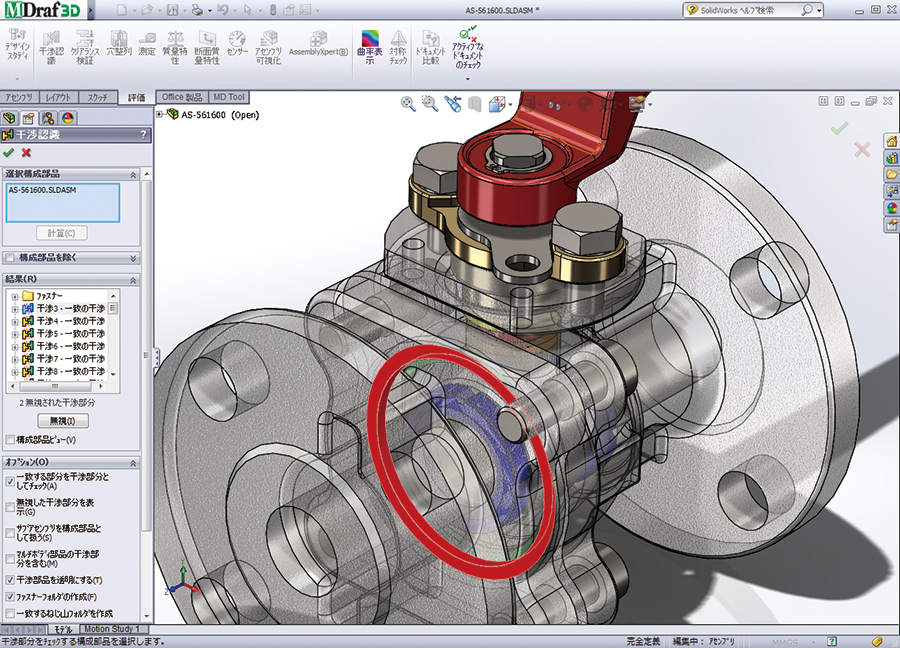

部品同士の干渉で試作が無駄にならないように、静的・動的な干渉チェックがいつでも可能。部品と部品の最短距離を考慮したクリアランスも検討できます。

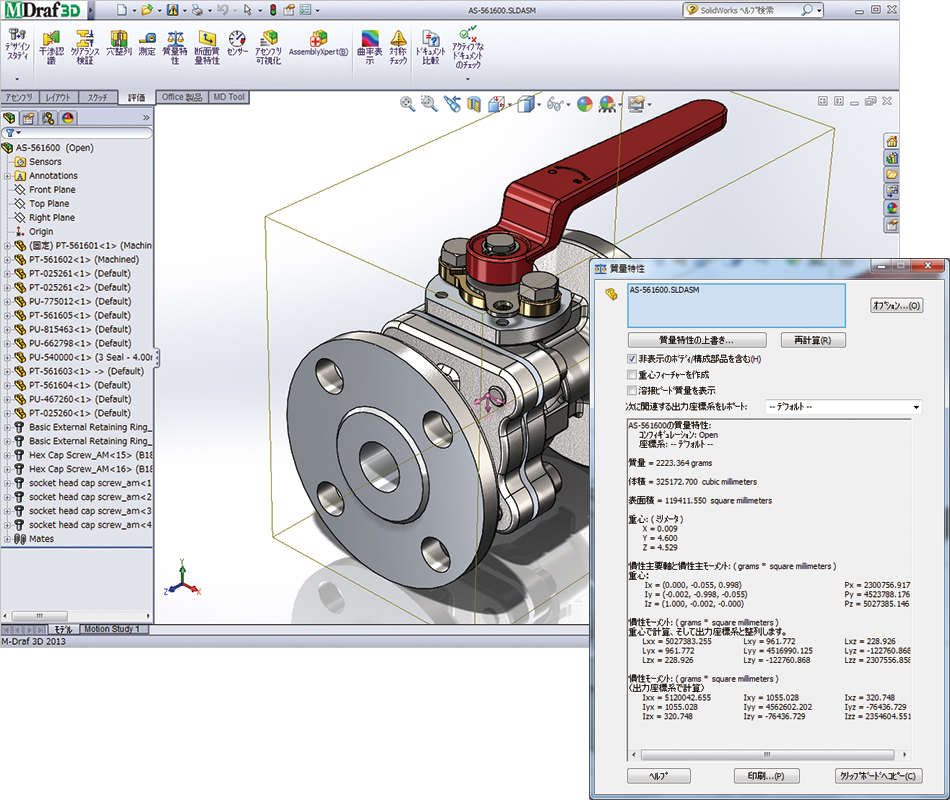

作成された3Dモデルは質量や体積といった情報を持ち、ボタン1クリックで確認できます。また、アセンブリの重心位置や慣性モーメントも確認できます。
| 基本ソフトウェア | Windows 11 Pro 日本語版 64ビット ※ Arm版Windowsには動作対応しておりません。 |
|---|---|
| コンピュータ本体 | x86_64 (Intel 64またはAMD64) のプロセッサ |
| メモリ | 16GB 以上 |
| ドライブ | 5GB 以上の空き容量（最適なパフォーマンスのためにSSDドライブを推奨） |
| ビデオカード | 認定ビデオカード情報は以下のSOLIDWORKS 社のサイトにてご確認ください。 http://www.solidworks.co.jp/sw/support/videocardtesting.html |
| ブラウザ | Microsoft Internet Explorer, Microsoft Edge, Google Chrome, Mozilla Firefox, Apple Safari |
| ExcelおよびWord | 2016, 2019, 2021（バンドル版は2021のみ対応） |
| 対応WindowsServer (ﾈｯﾄﾜｰｸﾗｲｾﾝｽ) |
OEM版：Windows Server 2022、2019、2016 バンドル版：Windows Server 2022、2019 |
| M-Draf Suite Premium | |
|---|---|
| 標準価格 | 2,191,200円（税込） |
| ソフトウェア・メンテナンスパック＋サポート | 517,000円（税込） |
| M-Draf Suite | |
|---|---|
| 標準価格 | 1,457,500円（税込） |
| ソフトウェア・メンテナンスパック＋サポート | 415,800円（税込） |
| M-Draf Suite Premium | |
|---|---|
| 標準価格 | 2,563,000円（税込） |
| ネットワークライセンス手数料（新規シリアル発行時のみ） | 440,000円（税込） |
| ソフトウェア・メンテナンスパック＋サポート | 613,800円（税込） |
| M-Draf Suite | |
|---|---|
| 標準価格 | 1,690,700円（税込） |
| ネットワークライセンス手数料（新規シリアル発行時のみ） | 440,000円（税込） |
| ソフトウェア・メンテナンスパック＋サポート | 477,400円（税込） |
お客様が弊社CAD製品を快適に運用していただくためのサービスです。
以下の特典を提供し、あらゆるステージでお客様を支援します。
年に1回リリースされるバージョンアップ製品の使用許可とソフトウェアを提供します。SMPを契約することで、常に最新バージョンを利用する事ができます。
エンジニアによるテクニカルサポートを受けることができます。セットアップや操作方法など、契約製品に関する疑問に専用スタッフがお答えいたします。お問い合わせ方法は、メール、FAXをご利用いただけます。（お電話でのご対応をおこなっておりません。）
| M-Draf Suite Premium | SMP＋サポート | 基本（初めの1本） | 517,000円（税込） |
| SMP＋サポート | 追加（2本目以降） | 477,400円（税込） | |
| M-Draf Suite | SMP＋サポート | 基本（初めの1本） | 415,800円（税込） |
| SMP＋サポート | 追加（2本目以降） | 376,200円（税込） |
| M-Draf Suite Premium | SMP＋サポート | 基本（初めの1本） | 613,800円（税込） |
| SMP＋サポート | 追加（2本目以降） | 576,400円（税込） | |
| M-Draf Suite | SMP＋サポート | 基本（初めの1本） | 477,400円（税込） |
| SMP＋サポート | 追加（2本目以降） | 437,800円（税込） |
月曜日～金曜日 AM9：00～12：00／PM1：00～5：00
以下の場合はサポートの対象から除外されます。
