FAQ 平行定規よくあるご質問

全般

全般

Q

ブレーキがきかない

ブレーキの押さえゴムが摩耗している可能性があります。最寄りの営業所にお問い合わせください。

Q

ライナーボードの正しい使い方

スケールの角度を調整したいときは？

左右のモールを緩めると、スケールを±3mmの範囲で調整できます。調整後は左右のモールを締めてください。スケールの基線に合わせるときに便利です。

図面の貼り替えや図板の清掃を行うときは？

スケールを一番手前に移動すると、スケールが反転できます。図面の貼り替えや図板の清掃等に便利です。

スケールが傾いている場合の平行調整

スケールに衝撃が加わり、スケールが傾いた場合の調整方法をご説明します。
この調整は、シンクロベルトの山とコロの山の歯飛び現象を直すモノです。ゆっくりとていねいに引くだけで、工具を使わずに調整することができ、平行の精度に悪影響を与えません。

（1）スケールが傾いている場合

（2）一方を手前に引きます

（3）引き寄せた方を押さえ、もう一方をゆっくりと強く手前に引きます。このときカチッと音がして、2mm程度平行方向に動きますので、これを繰り返して平行にします。

図板に傾斜をつけたいときは？

背面にある脚（2カ所）を立てると、図板が傾斜します。脚（2カ所）を閉じると元に戻ります。

スケールと図板のすき間（フローティング量）を調整したいときは？

（1）フローティング量をゼロにしたいときは、つまみ（左右）を上方向に回転させます。

（2）フローティング量を大きくしたいときは、つまみ（左右）を下方向に回転させます。

《参考》
ヒンジはセミダブルヒンジとなっていますので、スケールの奥側を起こすだけでなく、手前側も10mm程起こすことができ、厚紙にも対応できます。

スケールのブレーキの使用方法は？

鉛筆受内側右端のブレーキレバーの手前側を倒すとブレーキが利きます。ブレーキレバーの奥側を倒すと解除できます。

Q

図面押さえが剥がしにくくなってきた

図面押さえ部分を押しても剥がれない場合は製品寿命です。新しいものとお取り替えください。

Q

製図板が汚れてしまった

中性洗剤を使用してふき取りをしてください。汚れたまま放置しておくと図面を汚すばかりではなく、汚れを落とすことができなくなる可能性もあります。特に消しゴムのカスをそのまま放っておくと、スケールなどの表面が侵食され、使えなくなくなる可能性もあります。定期的な清掃をお薦めします。

Q

スケールの動きが重い

■ UM-06N、UM-09Nの場合

一度スケールモールを緩め、左右のカーソルを軽く内側におさえながら締めなおしてください。
内側に強くおさえ過ぎると動きが重くなることがあります。
鉛筆受け裏側のほぼ中心に、プラスチックのカラー（円柱状）があります。正常な位置中央にあるかチェックをお願いします。多少左右に動かすことにより、正常な位置に戻ります。

■ UT-06の場合

ワイヤーの張りに不良がある可能性があります。最寄りの営業所にお問い合わせください。

Q

スケールが傾いている

■ UM-06Nの場合

スケールの一方を手前に引きます。引き寄せた方を抑え、もう一方をゆっくりと強く手前に引きます。このときカチッと音がして、2mm 程度平行方向に動きますので、これを繰り返して平行にします。

よくあるご質問「ライナーボードの正しい使い方」をご参照ください。

■ UM-09N、UT-06の場合

最寄りの営業所にお問い合わせください。

Q

スケールが製図板に密着しない

フローティングが強すぎる可能性が考えられます。フローティングの調整を弱くしてみてください。

よくあるご質問「ライナーボードの正しい使い方」をご参照ください。

Q

各部名称

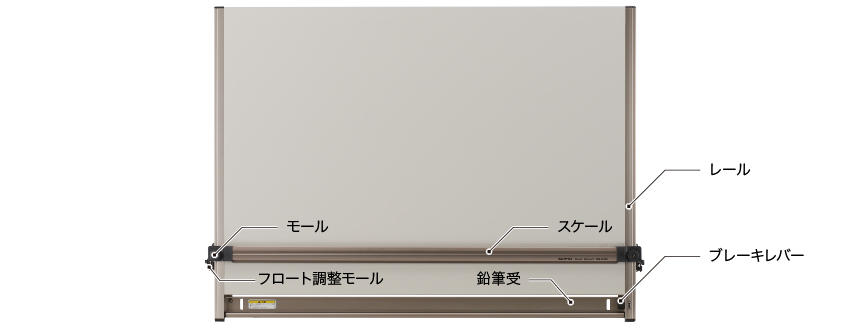

■ パラライナーの各部名称

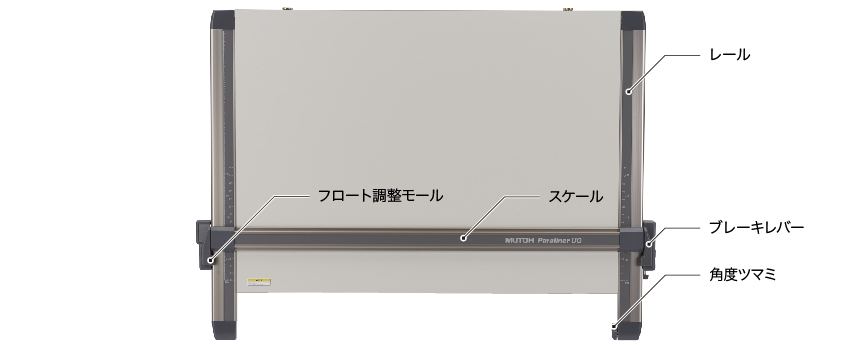

■ ライナーボードの各部名称
