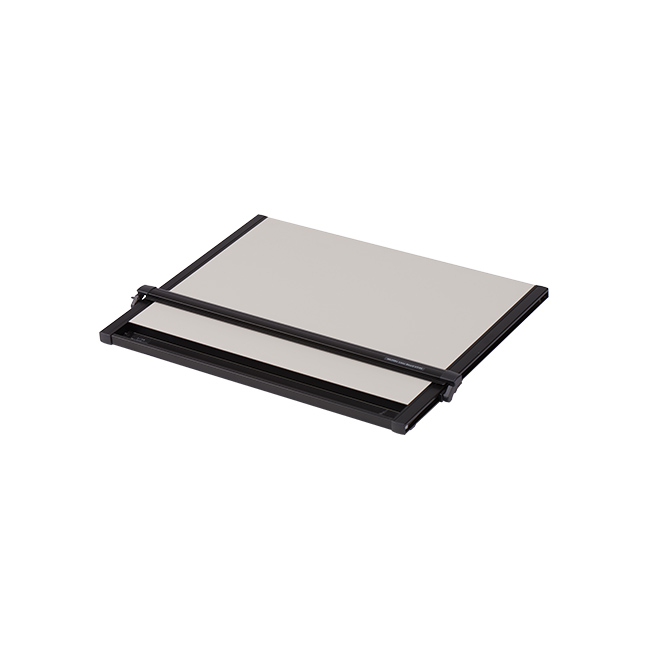

A2製図用紙対応の卓上型平行定規。
基本機能を搭載したスタンダードモデル。オリジナル・キャリングケースで持ち運びも便利。高精度で高操作性はもちろん、製図に要求される機能を充分に搭載しているので、日常の練習用から大事な受験でも強力にサポートします。

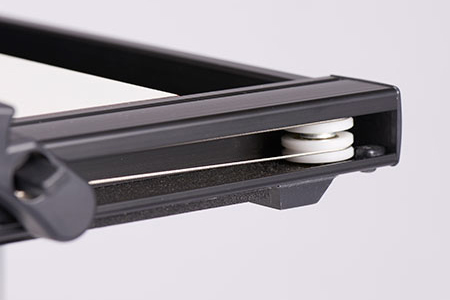

スケールの平行移動は、ワイヤーが図板内に組み込まれたワイヤー・プーリー駆動方式。
UG-MA1
スケール移動時にスケールを図板から浮き上がらせることで、用紙の汚れや傷みを保護します。
UG-MA1

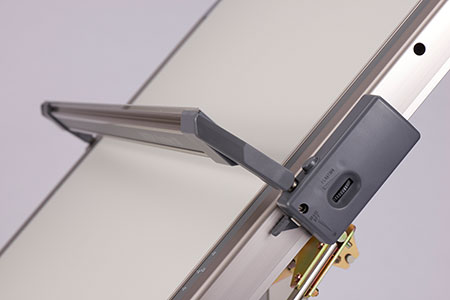

スケールを倒立させることで、用紙の貼り替えや、製図板・スケール裏面の掃除が簡単に行えます。
スケール左右に設置されたモールを緩めると、スケールを±3ｍｍの範囲で調整できます。基準線合わせが格段にラクになる便利なスケール微調整機構です。
● UM-09N
製図板裏面の傾斜脚は、傾斜角度を1度と6度の二段階で調整可能です。
● UM-06N8、UT-06
製図板裏面の傾斜脚は、傾斜角度を1度、5度、10の三段階で調整可能です。傾斜スタンドには滑り止めのゴムがついています。

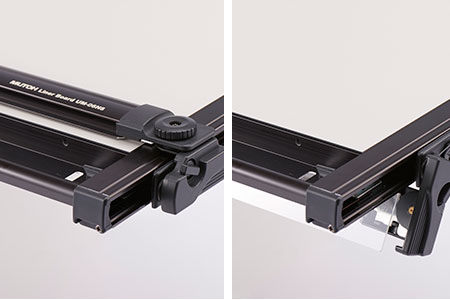

スケールを一番手前に移動すると反転可能。用紙の貼り替えや掃除の際にスケールが邪魔になりません。

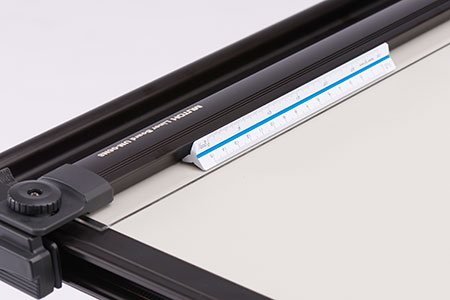

グリップ溝にセットした三角スケールを左右にスライドし、製図板 のどこでも寸法の読み取りが可能です。

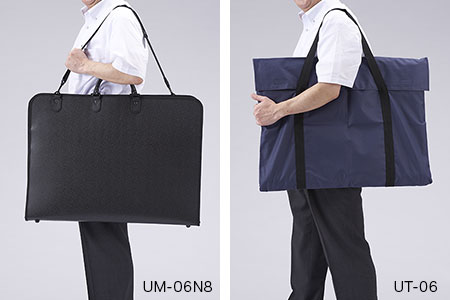

UM-06N8には、衝撃に強く保管に安全なハードケースのキャリングケースが標準付属品で用意されています。2WAYタイプなので、シーンに合わせて持ち方を変えることができます。UT-06には、軽いソフトケースのキャリングケースが標準付属品で用意されています。
| 駆動方式 | ワイヤー・プーリー |
|---|---|
| 製図範囲（H×W） | 438×600mm |
| 製図板サイズ（H×W） | 450×600mm |
| 製図板傾斜角度 | 1°、5°、10° |
| 外形寸法（H×W×T） | 510×695×57mm |
| 質量 | 約2.9kg |
| 付属品 | ドラフティングプレート（500mm×2枚、300mm×2枚）、キャリングケース（ソフトケース） |
| 標準価格 | 52,250円（税込） |
