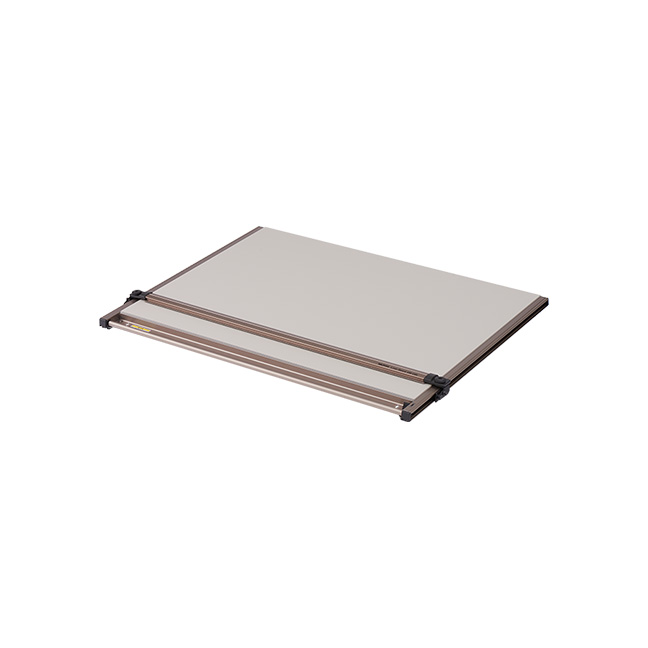

A1製図用紙対応の平行定規。
卓上でも製図台とセットにした机一体型でも、ニーズに合わせてフレキシブルな設置が可能です。スケールの平行移動は、耐久性に優れたシンクロベルト駆動方式を採用。図面を汚さないスケール倒立機能や確実なブレーキ機構など、上位機種に劣らない機能を搭載しています。
UG-MA1
スケールの平行移動は、左右のタイミングベルトをシャフトで連動させ駆動するシンクロベルト方式を採用。タイミングベルトは、伸びや摩耗によるトラブルを防ぎ、図面に求められる精度を常に高いレベルで維持します。
UG-MA1
スケール移動時にスケールを図板から浮き上がらせることで、用紙の汚れや傷みを保護します。
UG-MA1
スケールの接続はダブルヒンジ。二段階の上下移動によりスケール操作の自由度が向上。スケールと用紙の密着度も抜群です。
UG-MA1
スケールを倒立させることで、用紙の貼り替えや、製図板・スケール裏面の掃除が簡単に行えます。
スケール左右に設置されたモールを緩めると、スケールを±3ｍｍの範囲で調整できます。基準線合わせが格段にラクになる便利なスケール微調整機構です。
● UM-09N
製図板裏面の傾斜脚は、傾斜角度を1度と6度の二段階で調整可能です。
● UM-06N8、UT-06
製図板裏面の傾斜脚は、傾斜角度を1度、5度、10の三段階で調整可能です。傾斜スタンドには滑り止めのゴムがついています。
スケールを一番手前に移動すると反転可能。用紙の貼り替えや掃除の際にスケールが邪魔になりません。
| 駆動方式 | シンクロベルト |
|---|---|
| 製図範囲（H×W） | 619×860mm |
| 製図板サイズ（H×W） | 625×870mm |
| 製図板傾斜角度 | 1°、6° |
| 外形寸法（H×W×T） | 687×954×55mm |
| 質量 | 6.5kg |
| 付属品 | ドラフティングプレート（800mm×2枚、500mm×2枚） |
| 標準価格 | 107,800円（税込） |
| 平行定規 | UM-09N |
|---|---|

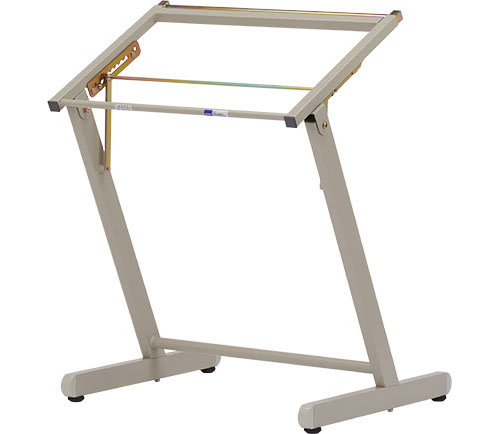

| 製図台 | TH-05U |
| ドラフティングチェア | CR-380 |
