A2製図用紙対応の卓上型平行定規。
操作性と精度を徹底的に追求したハイエンドモデル。スケールの平行移動は耐久性に優れたシンクロベルト駆動方式。シンクロベルトは壊れにくく大切な受験も安心です。図面を汚さないスケール倒立機能や確実なブレーキ機構など、上位機種に劣らない機能を搭載しています。専用キャリングケースで持ち運びも可能です。
UG-MA1
スケールの平行移動は、左右のタイミングベルトをシャフトで連動させ駆動するシンクロベルト方式を採用。タイミングベルトは、伸びや摩耗によるトラブルを防ぎ、図面に求められる精度を常に高いレベルで維持します。
UG-MA1
スケール移動時にスケールを図板から浮き上がらせることで、用紙の汚れや傷みを保護します。
UG-MA1

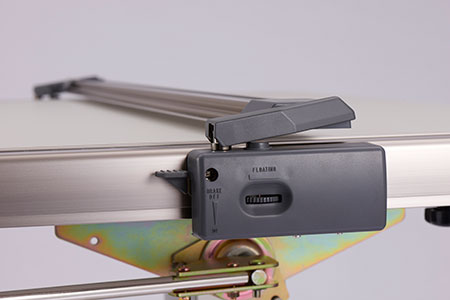

スケールの接続はダブルヒンジ。二段階の上下移動によりスケール操作の自由度が向上。スケールと用紙の密着度も抜群です。
UG-MA1
スケールを倒立させることで、用紙の貼り替えや、製図板・スケール裏面の掃除が簡単に行えます。
スケール左右に設置されたモールを緩めると、スケールを±3ｍｍの範囲で調整できます。基準線合わせが格段にラクになる便利なスケール微調整機構です。
● UM-09N
製図板裏面の傾斜脚は、傾斜角度を1度と6度の二段階で調整可能です。
● UM-06N8、UT-06
製図板裏面の傾斜脚は、傾斜角度を1度、5度、10の三段階で調整可能です。傾斜スタンドには滑り止めのゴムがついています。
スケールを一番手前に移動すると反転可能。用紙の貼り替えや掃除の際にスケールが邪魔になりません。
グリップ溝にセットした三角スケールを左右にスライドし、製図板 のどこでも寸法の読み取りが可能です。
UM-06N8には、衝撃に強く保管に安全なハードケースのキャリングケースが標準付属品で用意されています。2WAYタイプなので、シーンに合わせて持ち方を変えることができます。UT-06には、軽いソフトケースのキャリングケースが標準付属品で用意されています。
| 駆動方式 | シンクロベルト |
|---|---|
| 製図範囲（H×W） | 442×600mm |
| 製図板サイズ（H×W） | 450×600mm |
| 製図板傾斜角度 | 1°、5°、10° |
| 外形寸法（H×W×T） | 513×689×56mm |
| 質量 | 約3.1kg |
| 付属品 | ドラフティングプレート（500mm×2枚、300mm×2枚）、キャリングケース（ハードケース） |
| 標準価格 | 59,400円（税込） |
