UG-MA1

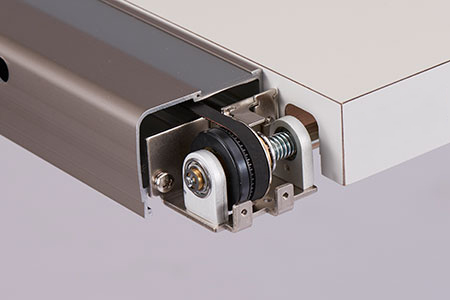

スケールの平行移動は、左右のタイミングベルトをシャフトで連動させ駆動するシンクロベルト方式を採用。タイミングベルトは、伸びや摩耗によるトラブルを防ぎ、図面に求められる精度を常に高いレベルで維持します。

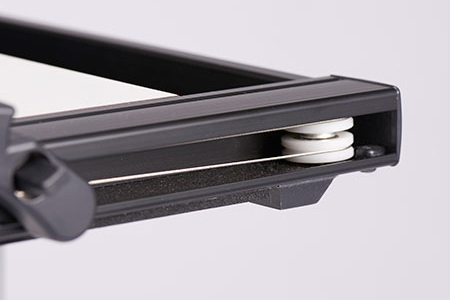

スケールの平行移動は、ワイヤーが図板内に組み込まれたワイヤー・プーリー駆動方式。
UG-MA1

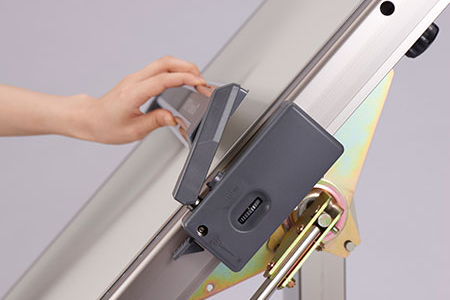

スケール移動時にスケールを図板から浮き上がらせることで、用紙の汚れや傷みを保護します。
UG-MA1

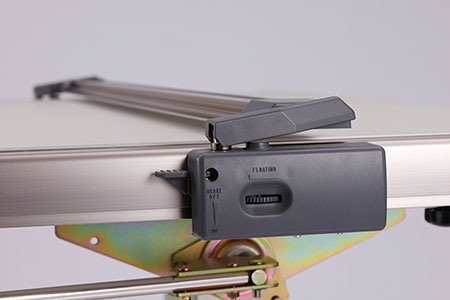

スケールの接続はダブルヒンジ。二段階の上下移動によりスケール操作の自由度が向上。スケールと用紙の密着度も抜群です。
UG-MA1

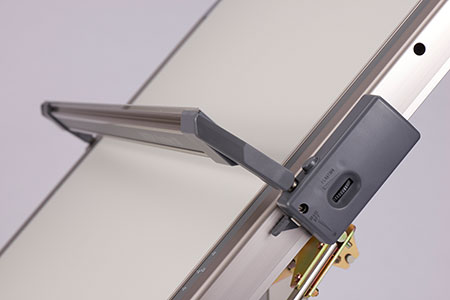

スケールを倒立させることで、用紙の貼り替えや、製図板・スケール裏面の掃除が簡単に行えます。

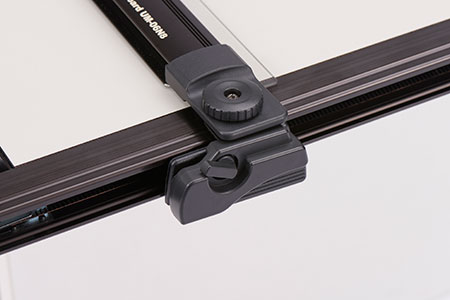

スケール左右に設置されたモールを緩めると、スケールを±3ｍｍの範囲で調整できます。基準線合わせが格段にラクになる便利なスケール微調整機構です。

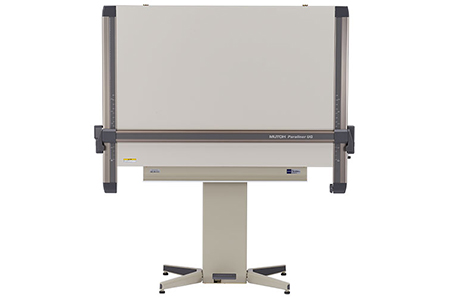

レールに設けたウエイトにより、立面使用時にスケールから手を離してもスケールがその場に固定し落下を防ぎます。常にスケールを抑える必要がなく、快適な設計作業を可能にします。

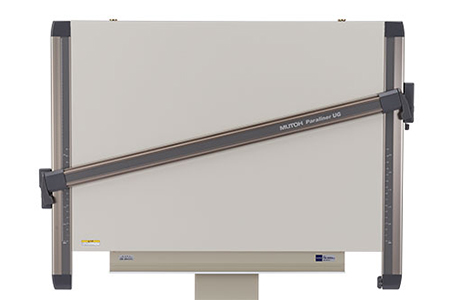

傾斜線、平行傾斜線作図用にクラッチレバーの操作で0～15度までのスケール角度調整が可能。また建築設計に欠かせないTAN目盛を両サイドレールのピッチ目盛に装備しました。

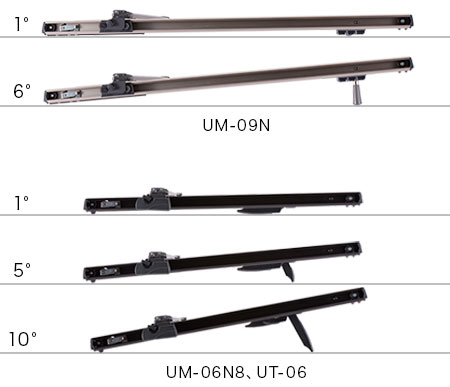

■UM-09N
製図板裏面の傾斜脚は、傾斜角度を1度と6度の二段階で調整可能です。
■UM-06N8、UT-06
製図板裏面の傾斜脚は、傾斜角度を1度、5度、10の三段階で調整可能です。傾斜スタンドには滑り止めのゴムがついています。

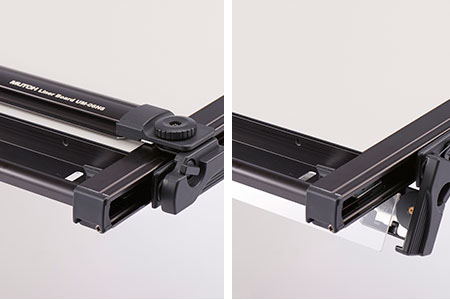

スケールを一番手前に移動すると反転可能。用紙の貼り替えや掃除の際にスケールが邪魔になりません。

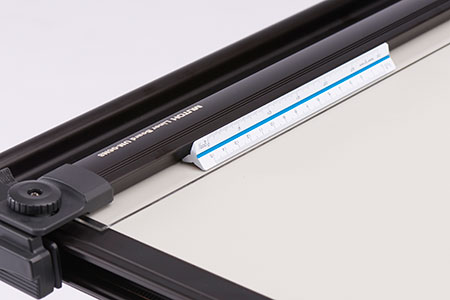

グリップ溝にセットした三角スケールを左右にスライドし、製図板 のどこでも寸法の読み取りが可能です。
UM-06N8には、衝撃に強く保管に安全なハードケースのキャリングケースが標準付属品で用意されています。2WAYタイプなので、シーンに合わせて持ち方を変えることができます。UT-06には、軽いソフトケースのキャリングケースが標準付属品で用意されています。
