エンコーダ

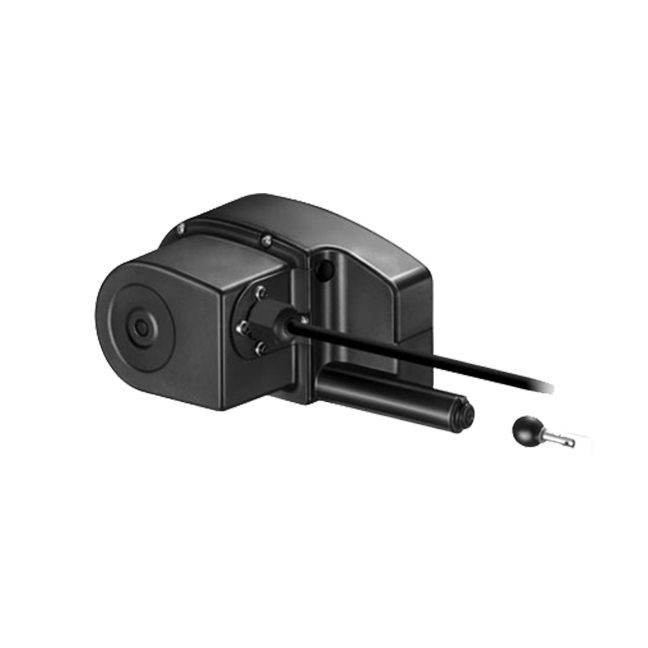

最大4,000mmまで測長することができるワイヤー式ABSリニアエンコーダです。電源投入時にシステムの原点復帰動作が不要で、正確な絶対位置情報がいつでも取り出せます。
取り付け場所は自由自在。テンションを持ったワイヤーの引き出し量を検出するため、ボールネジなどの回転機構のない機械に後付けすることもできます。
| 機種名 | AC-04A | |
|---|---|---|
| ワイヤー有効長 | 4,000mm | |
| 最小分解能 | 0.05mm | |
| 最大検出速度 | 60m/min | |
| 耐久性（往復回数） | 50万回（0～2m以内） 20万回（2～4m） | |
| ABS | 出力形態 | シリアル（SSI） |
| 1回転分解能 | 212（4096） | |
| 回転数分解能 | 212（4096） | |
| カウント方向 | ワイヤー引き出し時カウントアップ | |
| インターフェイス | RS-422ラインドライバ | |
| 出力コード | グレイ | |
| 電 源 | DC7～30Ｖ | |
| 質 量 | 約800g | |
| 保護構造 | IP-63 | |
| オプション | 延長はAX-2／5／10 | |
| No | 線色 | 信号名 | ソケット | 補足 |
|---|---|---|---|---|
| 1 | 水 | CLK- | SSIクロック− | |
| 2 | 2接続 | |||
| 3 | 黒 | Data+ | SSIデータ＋ | |
| 4 | 緑 | CLK+ | SSIクロック＋ | |
| 5 | 橙 | Data- | SSIデーター | |
| 6 | 紫 | Vcc | 電源DC7-30V | |
| 7 | 白 | 0V（GND） | グランド | |
| 8 | シールド | シールド線 | シールド外皮 |
