MA504 電池駆動式一体型表示カウンタ／磁気式リニアスケールセット【受注生産品】

• 磁気スケールと検出ヘッドによる計測距離を液晶で表示します。
• 稼働部分に磁気式リニアスケールを貼り付けるだけで正確な位置表示が可能です。
• 単4電池（アルカリ電池）使用により約2年間連続使用可能です。
• 一定時間（パラメータにて選択）キー入力がない場合は省電力モードに移行します。
• 電源OFF状態（省電力モード）でも位置検出センサーは動作しており、機械が動いてもその位置を正確に検出します。（セミABS）
• ヘッドギャップが最大2.0mm確保できる非接触検出により機械摩耗はありません。

型式	MA504
電池寿命	約2年間
電池	単4電池（アルカリ電池推奨）電池電圧低下時液晶表示器に表示
カウント範囲	±999999
ケーブル長	300mm
スケールヘッドギャップ	MAX 2.0mm
分解能	0.01mm
保護等級	IP40
RoHS指定	一

EMIXシリーズ　高分解能磁気式リニアスケールディテクタ一体型検出ヘッド

• 動作速度に比例したリアルタイム出力信号です。
• 非接触方式のため機械的摩耗が皆無です。
• 磁気方式のため水や粉塵に強い。
• 最長32ｍまで対応できます。
• Ｚ相出力は2mm毎に出力します。
• トランスレータ一体型の磁気検出ヘッドを搭載しています。
• 磁気検出ヘッドと磁気テープは最大0.8mmの隙間を持たせることが可能です。

機種名	EMIX2	EMIX23
出力信号	コンプリメンタリ出力
出力信号相	Ａ・Ｂ・Ｚ相
分解能	0.01mm（４逓倍時）	0.001mm（４逓倍時）
電源電圧・消費電流	DC10～30V　150mA　max
リーダヘッドギャップ	0.8mm　max
磁気テープ 曲げ半径	150mm　最小
保護構造	IP65
ケーブル材質	ツイストペアシールド（最小曲げR=30mm）
ケーブル長	3／5／8／10～30m
オプション	TC-5
RoHS指令	ー

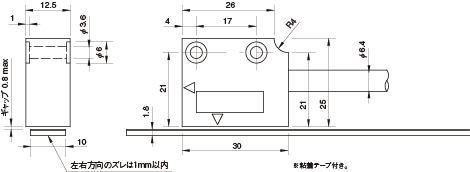

EMIX 磁気検出ヘッド・磁気テープ

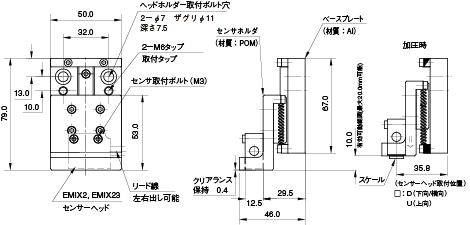

EMIXH-□ ヘッドホルダー

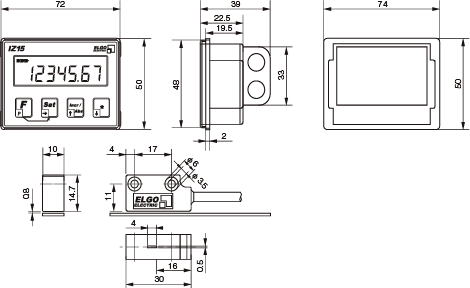

IZ15　電池駆動式一体型表示カウンタ／磁気式リニアスケールセット

• 磁気スケールと検出ヘッドによる計測距離を液晶で表示します。
• 稼働部分に磁気式リニアスケールを貼り付けるだけで正確な位置表示が可能です。
• スナップオン方式を採用しているため取り付け、取り外しが簡単です。
• 単3電池2本（アルカリ電池）使用により約３年間使用可能です。
• ヘッドギャップが最大0.8mm確保できる非接触検出により機械摩耗はありません。
• 保護等級がセンサーヘッドIP66、磁気テープIP67で水、油、粉塵、振動に対しての耐久性が高くなっています。

型式	IZ15シリーズ
電池寿命	約3年間
電池	単3電池2本（アルカリ電池推奨）
表示器	液晶（LCD）　－表示付き　7桁表示
スケールヘッドギャップ	MAX 0.8mm
分解能	0.01mm
磁気センサ保護等級	IP66
磁気テープ保護等級	IP67
RoHS指令	一

磁気式リニアスケール

• 磁気の特性を利用して高精度読み取りを実行。
  磁気式リボンスケール、検出ヘッド、ディテクタの組み合わせで構成された測長システムです。磁気式リボンスケールは磁気格子縞を目盛りとしたスケールで、磁気センサーヘッドで読み取り、位置の変位量を電気的に計測します。
• 悪条件でも精度を保持。
  磁気スケールは光学式に比べ機械的に丈夫で耐久性があり、ホコリや油にも強く高い精度を保持。長い距離や曲線部分も計測できますので、一般産業機械などに最適です。

測長範囲	0.1～20m（0.1m間隔）
精度	±（0.1＋0.025L）mm　L：全長（m）
電源	12V　160mA
保護構造	IP-40
RoHS指令	対応

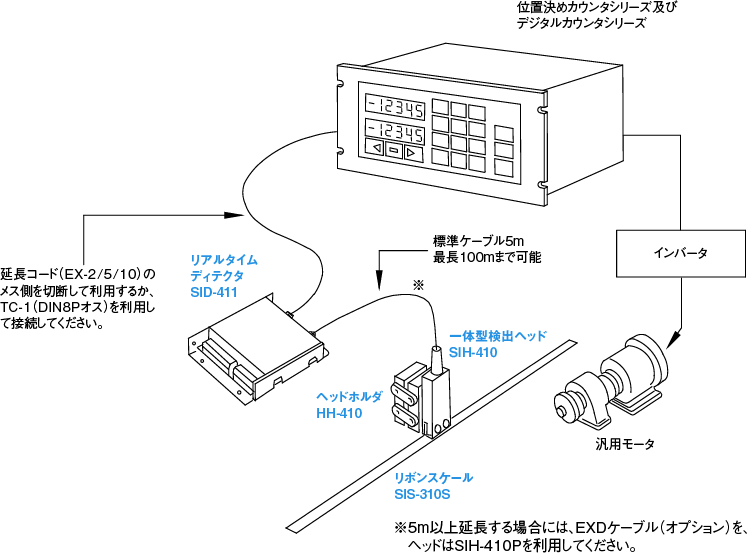

■ 製品構成

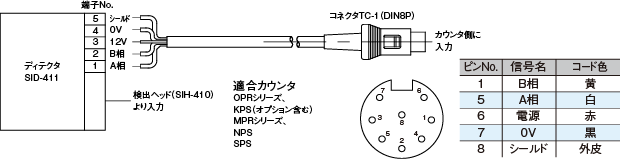

■ 配線例

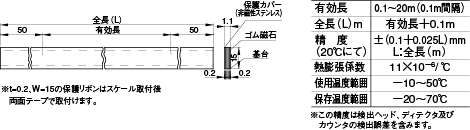

SIS-310S リボンスケール 【受注生産品】

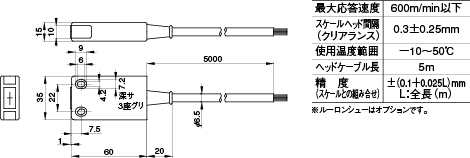

SIH-410　一体型検出ヘッド 【受注生産品】

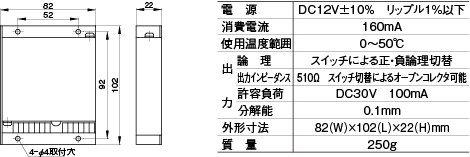

SID-411　リアルタイムディテクタ 【受注生産品】

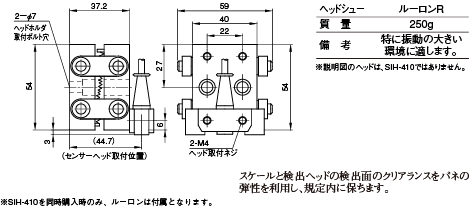

HH-410　ヘッドホルダ 【受注生産品】
