2020 主な新機能
DXF/DWGプレビュー表示・サムネイル表示
DXF/DWGファイルのプレビュー表示およびサムネイル表示に対応しました。M-Drafのファイル選択ダイアログの他、Windowsエクスプローラーでも表示可能です。

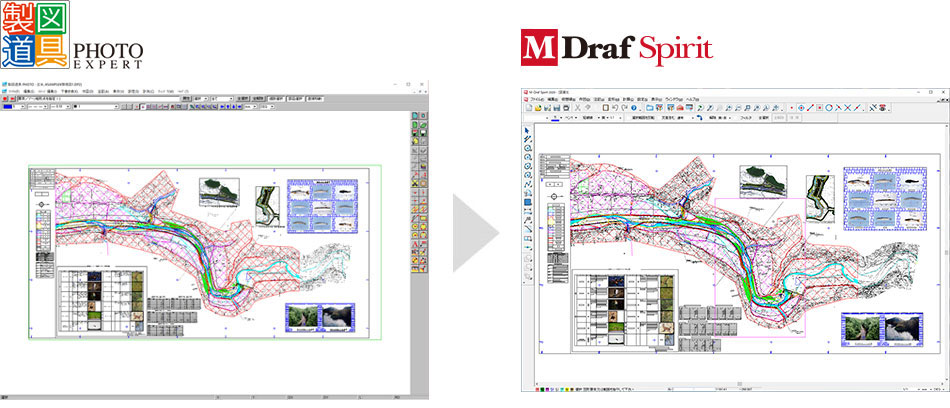

製造道具PHOTO EXPERTファイル形式の読み込み
製図道具PHOTO EXPERT※ファイル(.DP2、.SP2)の読み込みに対応しました。貼り付けられた画像データの取り込みも可能です。
製造道具PHOTO EXPERTは、ムトーアイテックス株式会社のCAD製品です。

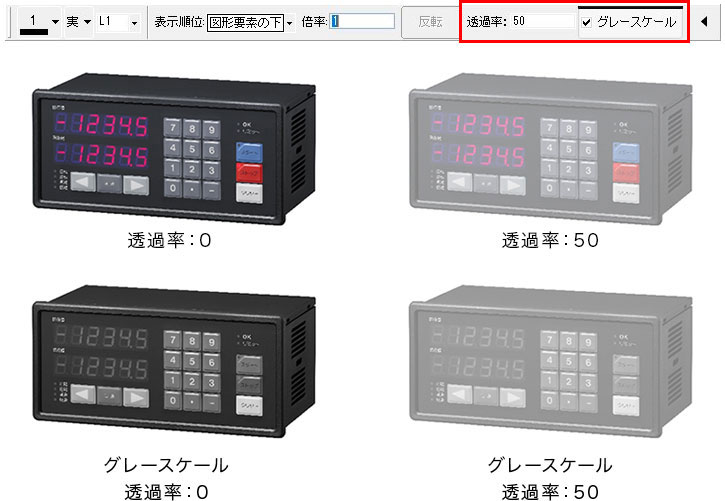

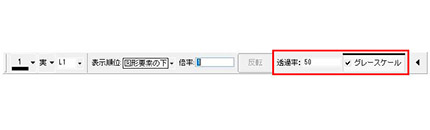

イメージデータの色調変更機能
挿入したイメージデータの濃淡を変更する「透過率」、カラー画像をモノクロにする「グレースケール」を追加しました。画像を下図にしてトレースする場合など、ご利用いただけます。

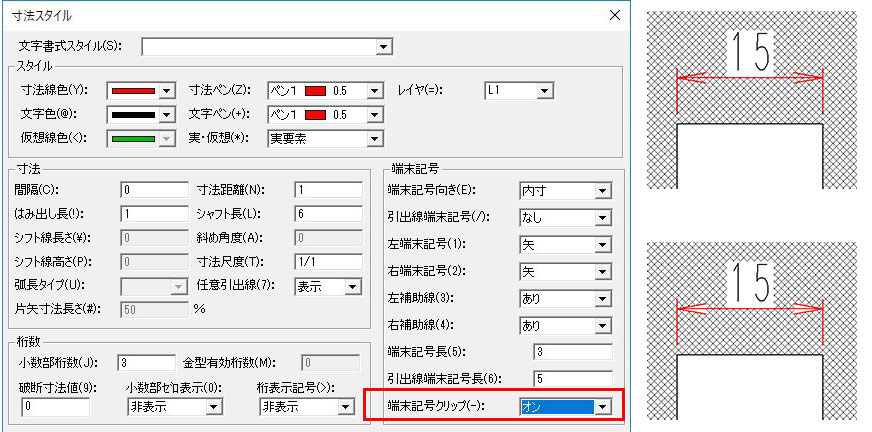

寸法線端末記号のクリップ
ハッチングや塗りつぶしと重なった文字を白抜きにするクリップ機能が、寸法線の端末記号(矢、丸)にも対応しました。

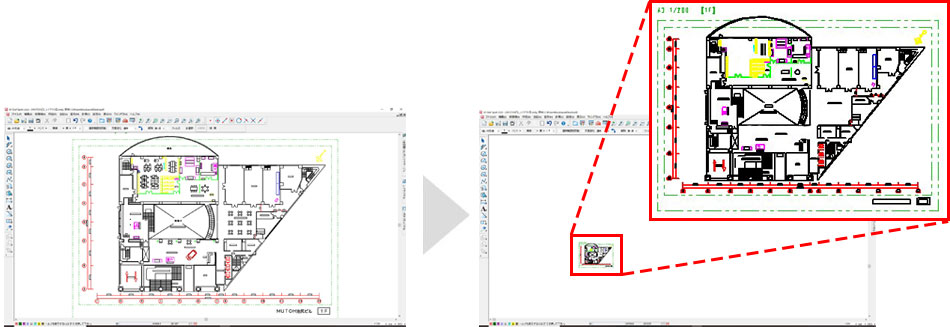

軽量表示モード
全画面表示や縮小表示した場合、表示されていなくても支障がない範囲で小さな要素を画面から間引き、表示処理速度を軽量化する「軽量表示」を追加しました。拡大表示され形状が確認できるサイズになった際には通常表示に切り替わります。
※形状によっては効果が発揮されない場合があります。

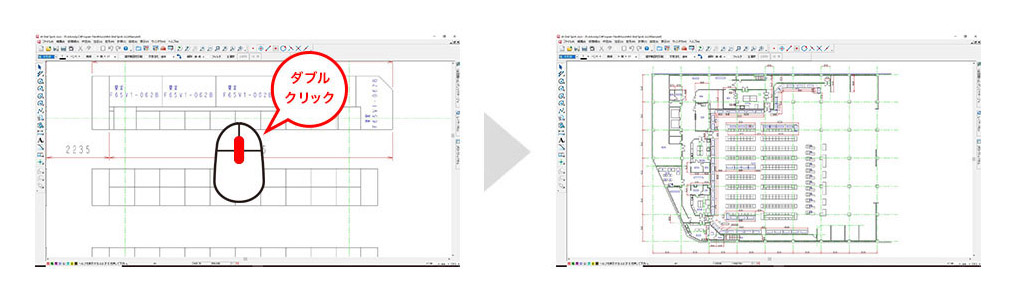

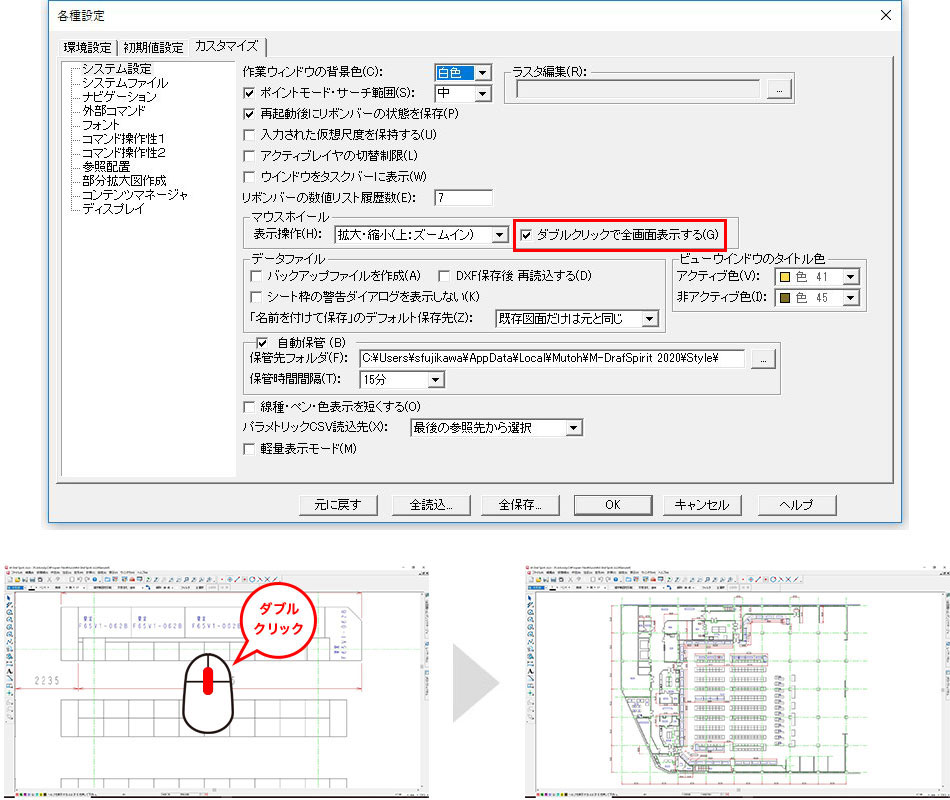

全表示操作
マウスホイールのダブルクリックで全表示が実行できるようになりました。
長さ寸法の寸法階層切替キー
長さ寸法の「寸法階層」を[Shift]+[Ctrl]+[スペース]キーを押すことで、「配置点で指示」→「並列寸法」→「直列寸法の順に切替可能となりました。
AutoCAD 2020ファイル形式サポート
AutoCAD 2020 ファイル(.dwg、.dxf)の読み込みに対応しました。
