2020 主な新機能

DXF/DWGプレビュー表示・サムネイル表示

DXF/DWGファイルのプレビュー表示およびサムネイル表示に対応しました。M-Drafのファイル選択ダイアログの他、Windowsエクスプローラーでも表示可能です。

製造道具PHOTO EXPERTファイル形式の読み込み

製図道具PHOTO EXPERT※ファイル(.DP2、.SP2)の読み込みに対応しました。貼り付けられた画像データの取り込みも可能です。
  • 製造道具PHOTO EXPERTは、ムトーアイテックス株式会社のCAD製品です。

イメージデータの色調変更機能

挿入したイメージデータの濃淡を変更する「透過率」、カラー画像をモノクロにする「グレースケール」を追加しました。画像を下図にしてトレースする場合など、ご利用いただけます。

寸法線端末記号のクリップ

ハッチングや塗りつぶしと重なった文字を白抜きにするクリップ機能が、寸法線の端末記号(矢、丸)にも対応しました。

軽量表示モード

全画面表示や縮小表示した場合、表示されていなくても支障がない範囲で小さな要素を画面から間引き、表示処理速度を軽量化する「軽量表示」を追加しました。拡大表示され形状が確認できるサイズになった際には通常表示に切り替わります。
※形状によっては効果が発揮されない場合があります。

全表示操作

マウスホイールのダブルクリックで全表示が実行できるようになりました。

長さ寸法の寸法階層切替キー

長さ寸法の「寸法階層」を[Shift]+[Ctrl]+[スペース]キーを押すことで、「配置点で指示」→「並列寸法」→「直列寸法の順に切替可能となりました。

AutoCAD 2020ファイル形式サポート

AutoCAD 2020 ファイル(.dwg、.dxf)の読み込みに対応しました。

2019 主な新機能 2018 主な新機能


インターフェイス

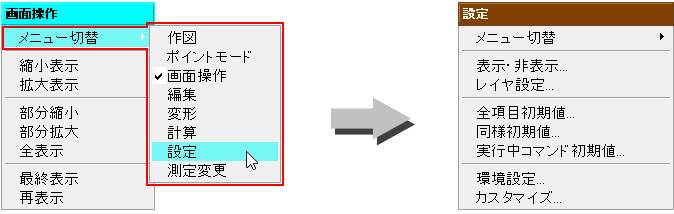

ポップアップメニュー

マウス右ボタンを押しながらドラッグすると、ドラッグする方向ごとに異なるポップアップメニューが表示。マウスや視線の移動が少なく操作スピードの向上と疲れを軽減。「手のひら感覚」の操作性を可能にしました。ポップアップメニューは自由にカスタマイズ可能です。

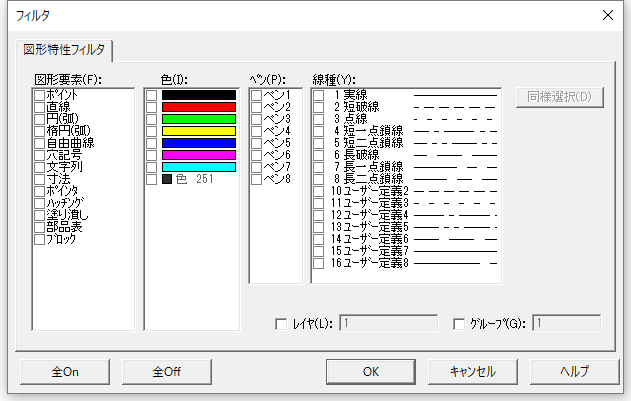

フィルタ

「要素種類/色/ペン/線種」など、図形が持つ属性を条件に、目的の図形を選択する図形特性フィルタ。複雑な図面の中から、必要な図形だけを簡単に選択することができます。

作 図

仮想線

下書き線( 仮想線)を使った作図が可能。仮想線を使うと座標を気にすることなく手描き感覚で操作できます。

作図コマンド

過去のM-Drafシリーズと比べ作図コマンドを大幅に削減。関連するコマンドを一つにまとめました。一つのコマンドで様々な描き方ができるので、作図方法ごとにコマンドを選び直す必要がなく、作図スピードをアップします。

ブロック

複数の図形を一つにまとめる「ブロック」。ブロックごとに尺度を設定できる「詳細図ブロック」も作成可能。部分拡大図など、図面内に複数の尺度を混在させる場合に活用できます。

寸法&注記

寸法入力

寸法線には様々なインテリジェント機能を搭載。マウスのドラッグ方向に合わせて様々なスタイルに切り替わります。一つのコマンドで多彩な入力が可能です。

寸法編集

マウスカーソルで寸法線をドラッグするだけで、製図通則に基づいて様々な編集が可能です。

編集変形

ダイナミックドラッグ

図形を選択して表示されるポイントをドラッグし、図形の変形や移動・コピーが可能。編集コマンドを使用しないダイレクト編集ができます。

測定変更&パラメトリック

測定した距離や、既存の寸法を利用して図形を変形。測定箇所に変数を指定するだけで、簡単にパラメトリック図形を作成することもできます。類似形状の自動作成が可能です。

クリップコピー

図形を切断せずに、図形の一部を切り出すことができます。

ファイル

DXF/DWGファイル入出力

DXF/DWGファイル形式の入出力が可能。M-Drafはバージョンアップごとに、DXF/DWGによるデータ交換の機能を強化、互換性がさらにアップしています。
  • 図面ごとに最適な値を設定できる変換パラメータ
  • ペーパ空間、モデル空間対応
  • 崩れたDXF寸法を自動修復する図形分析

Unicode

中国語や韓国語など、世界各国の言語を利用する事ができる「Unicode(ユニコード)」に対応。 多国語の入力・表示はもちろん、多国語を使用したDXF/DWGファイルの入出力も可能です。
