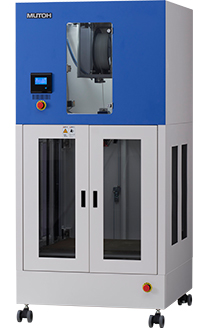

MFシリーズ最大の造形サイズ 610×610×610 mm を実現。
大型モデルに対応するため、大口径プリントヘッドやターボ冷却ファンを装備。試作、治具製作の大型ニーズにお応えします。

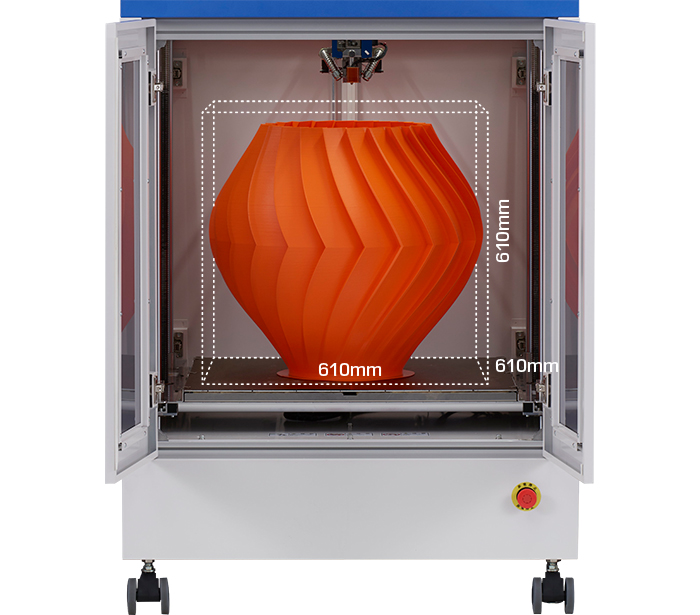

シリーズ最大の造形サイズ
シリーズ最大 610mm 角の大型造形を可能にした FFF方式3Dプリンタ―。一般的なデスクトップ3Dプリンタ―では分割していた大型の造形物も、一度で印刷が可能。大型サイズのデザイン検証や治具作成に効果を発揮します。

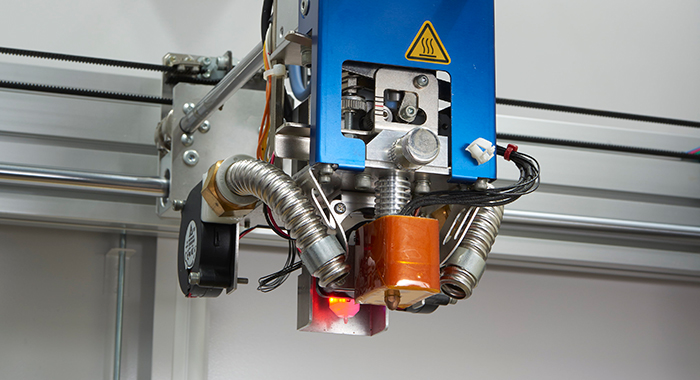

大容量吐出を可能にしたエクストルーダ
フィラメントの大容量吐出を可能にするため、プリントヘッドは φ 0.5mm と φ 1.0mm の大口径ノズルを用意。溶解フィラメントの熱たれ防止のため、プリントヘッドの左右にターボファンを設置、強力な風量で造形物を冷却し造形品質を向上させます。
- フィラメント検出センサー
フィラメント切れを察知するセンサー搭載。
造形途中にフィラメントが切れても、その時点で一時停止し、フィラメントの継ぎ足しが可能です。 - テーブルの歪みを補正するキャリブレーション
造形テーブルの平行度や凹凸を検出するZプローブセンサーを搭載。
計測結果を補正しながら造形するので、造形失敗を防ぐことができます。 - プリントヘッド簡単取付
工具を使用せずプリントヘッドの交換が可能です。

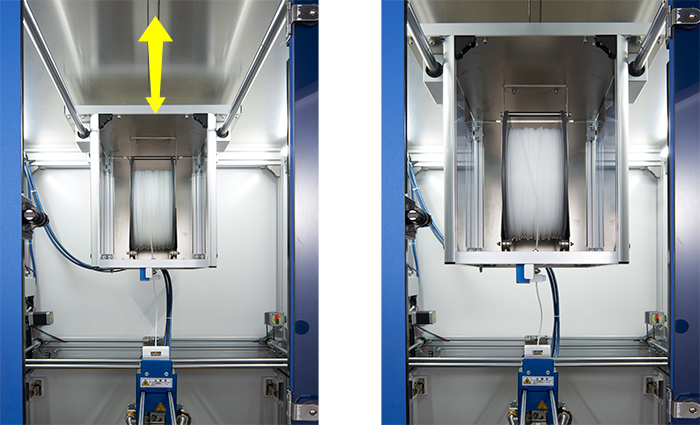

可動式フィラメントボックス
2kg までのフィラメントを設置できるフィラメントボックスを本体上部に設置。造形中のプリントヘッドの動きに合わせてフィラメントボックスは前後に稼働するので、フィラメントローディング中の抵抗を減らしスムーズな送り出しを可能にします。
また、フィラメント交換の際、手前に引き寄せスムーズな交換が可能です。
取り外し可能なビルドプレート
加熱式造形テーブルにはマグネットで固定するビルドプレートを装着。造形後、ビルドプレートを取り外すことができます。ビルドプレートは材料に合わせて特殊加工した3種類を用意しました。- 定着シート 1
PLAやABSでの利用を推奨。
PEIコーティングされたバネ材が使用され、定着シートを反らせることで造形物の取り外しが容易になっています。 - 定着シート 2
TPOやPPGWでの利用を推奨。
スチール製シート上に市販OPPテープを貼り付けることで、PPGWやTPOを定着させることが出来ます。 - 定着シート 3
TPOでの利用を推奨。
TPOで造形する際、OPPテープの貼り付け・貼り換えを必要としません。表面がパンチングボード状態のため、造形物の底部には穴形状が残りますが、OPPテープを貼り換える手間を省きます。

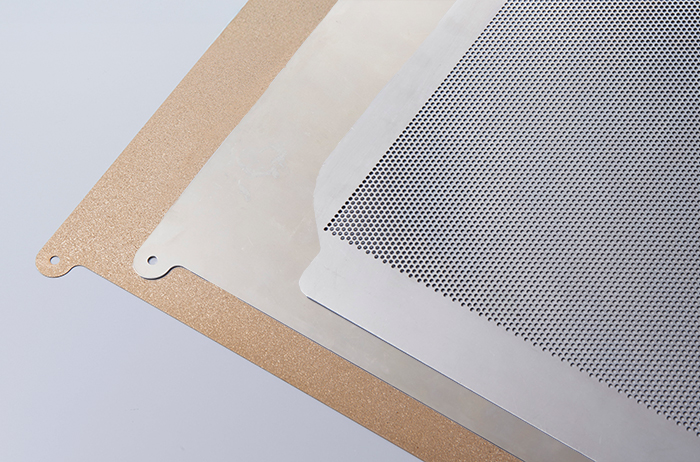

左から「定着シート1」、「定着シート2」、「定着シート3」
安全性を考慮

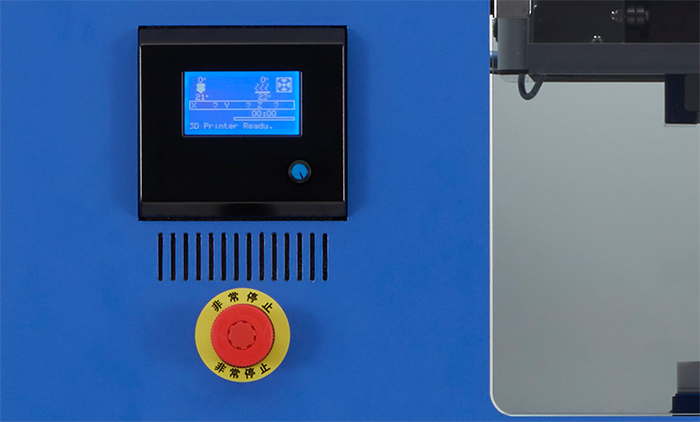

非常停止スイッチを本体上部と足元の2カ所に設置。また、本体床面にはレベル付きキャスターを装備しているので移動もスムーズです。床工事用耐震工事用固定具も標準添付しています。

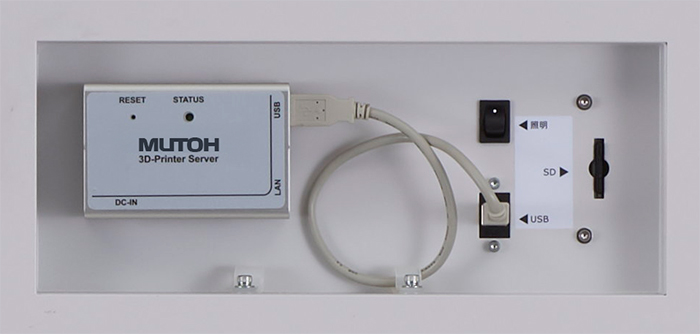

プリントサーバー
プリントサーバーを搭載。ネットワークの範囲内であれば、Webブラウザで本体を制御可能です。

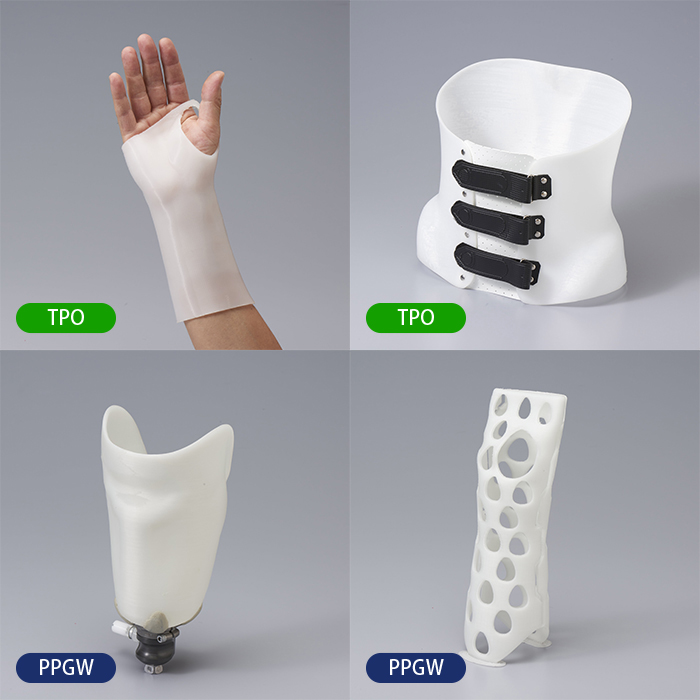

義肢装具向けフィラメント

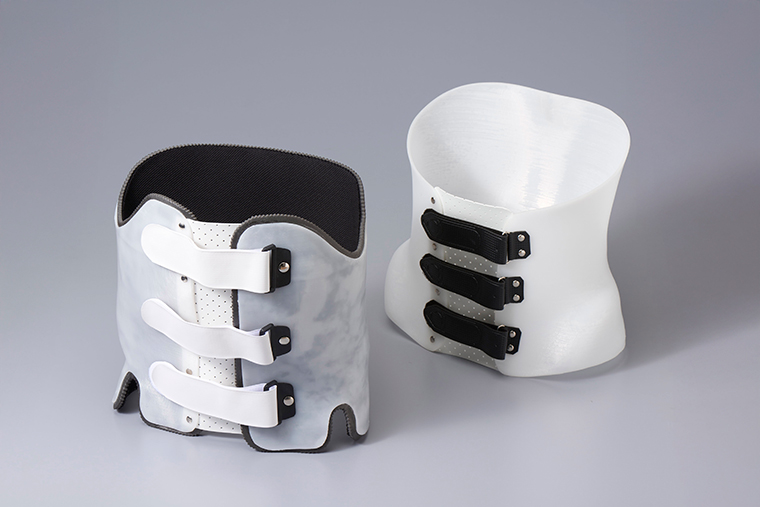

TPO はオレフィン系エラストマー樹脂。肌に優しくしなやかさが特徴。層間強度が高くはがれにくいので体幹装具の造形に適します。汚れても簡単に拭き取れるので清潔性を保ちやすく、PLA や ABS より吸湿性も低く扱い易い素材です。PPGW はグラスウール配合のポリプロピレン樹脂。軽量高強度で耐衝撃性と靭性に優れており、短下肢装具やチェックソケットの造形に向いています。

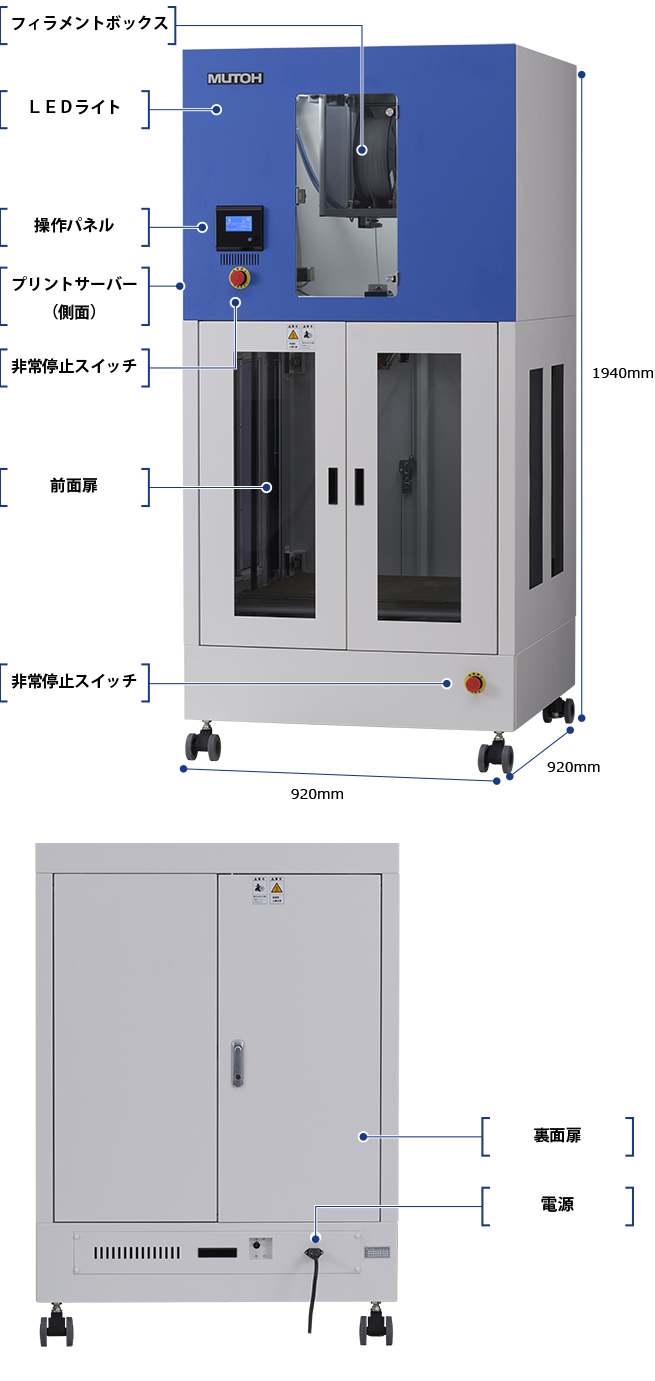

大型造形のためのさまざまな機能
製品仕様
| 型式 | MFS-6100 | |
|---|---|---|
| 造形方式 | FFF（熱溶解積層）方式 | |
| 最大造形サイズ | X × Y × Z | 610 × 610 × 610 mm |
| Z軸解像度 | φ 0.5mm ヘッド |
最小 0.1mm / 最大 0.35mm ※全ての造形で 0.1mm 積層を保証するものではありません |
| φ 1.0mm ヘッド |
最小 0.3mm / 最大 0.7mmm ※全ての造形で 0.3mm 積層を保証するものではありません |
|
| ヘッド数 | シングル（1個） | |
| 温度制御範囲 | ヘッド | 最大 250 ℃ |
| テーブル | 最大 110 ℃ | |
| 使用材料 | PLA / ABS / TPO / PPGW | |
| 搭載可能フィラメント容量 | 最大 2kg | |
| スライサーソフト | Simplify 3D V5 | |
| 入力データ形式 | STL / OBJ | |
| 本体質量 | 約 160 kg | |
| 外形寸法 | W × D × H | 920 × 920 × 1,940 mm（外部突起部は含まず） |
| インターフェイス | SDカード、ネットワーク（Ethernet、Wi-Fi） | |
| 入力電圧 | AC100V 50 / 60 Hz | |
| 消費電力 | 最大 1,500 W | |
| 付属品 | 電源コード SDカード 定着シート（3種類） 工具セット 床工事用耐震工事用固定具 Simplify3D（1ライセンス） |
|
