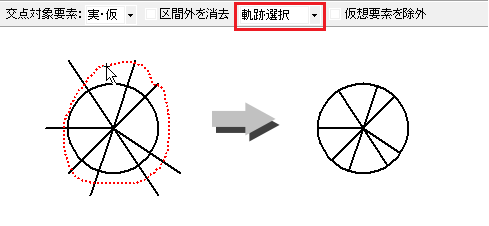

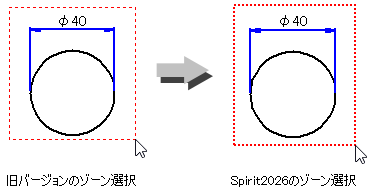

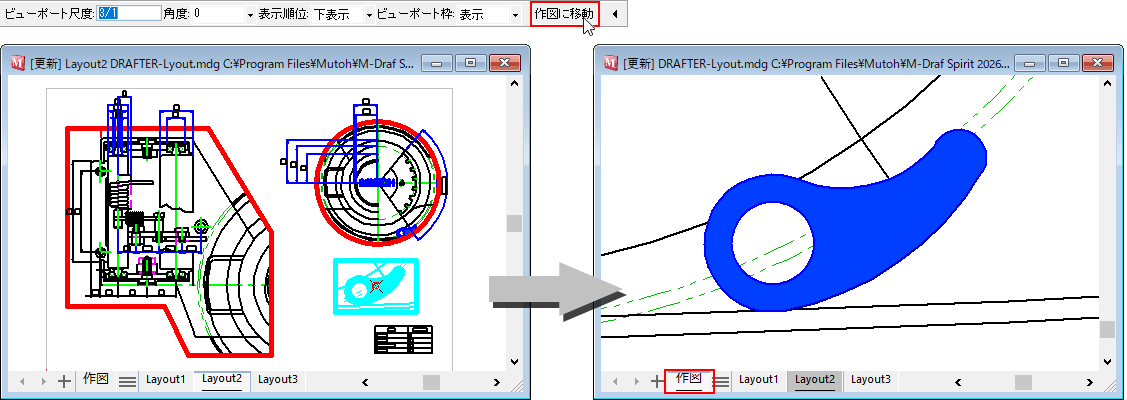

2024 主な新機能

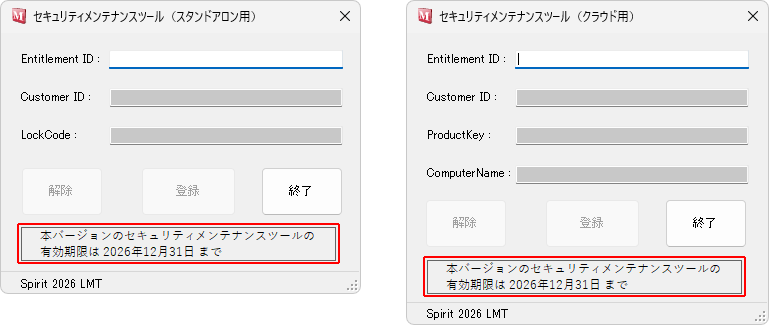

クラウドライセンス対応
従来方式に加えクラウドライセンスにも対応。クラウド登録を複数PCで行う事でライセンス操作なしにPC切替が行えます。
※ 同時起動はできません。
要素値フィルタの強化
フィルタの要素値フィルタで、バルーンとマーカ内の数値の範囲を設定して選択することができるようになりました。
同様ブロック選択
同形状のブロックをまとめて選択できるようになりました。倍率・角度・ブロック名の条件を設定することもできます。ブロックの形状の一括変更も可能です。
コピー時連結の強化
2023 で搭載された対称コピー時の連結機能が拡張され、他のコピー機能でも、コピー元とコピー要素の連結が可能になりました。連結も任意のタイミングで実行できます。
直線選択から測定変更
直線を選択し、測定変更の通常コマンドを実行できるようになりました。基準点も設定できますので、寸法が入力されていないところもスピーディに変形できるようになりました。
水平・垂直寸法線
指定した2点間に、水平・垂直・任意の寸法線を一括で入力できるコマンドを追加しました。任意方向の寸法線を入力する/しないは指定することができます。
ポイントモード・円の四半点
円の四半点を取得できるポイントモードを追加しました。円・楕円・穴記号・真円のバルーンとマーカーが対象です。
選択要素の全画面表示
選択した要素だけを全画面表示にすることができるようになりました。混み入った図面で、レイヤや色を指定して要素選択した場合などに効果的です。
面積計算の機能強化
入力されたハッチングや塗り潰しを指示することで、その面積を計測するモードを追加しました。
ホイールクリック操作の機能強化
2022で搭載したホイールクリック操作割当で設定できる機能が増えました。よく利用するサブコマンドを手元で簡単に切り替えることができます。
2023 主な新機能
2022 主な新機能
2021 主な新機能

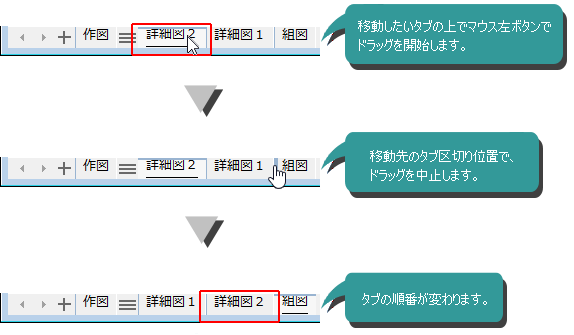

インターフェイス

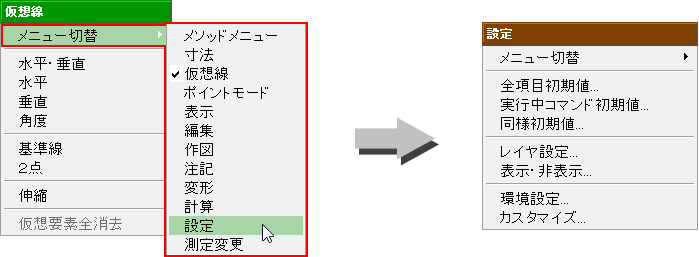

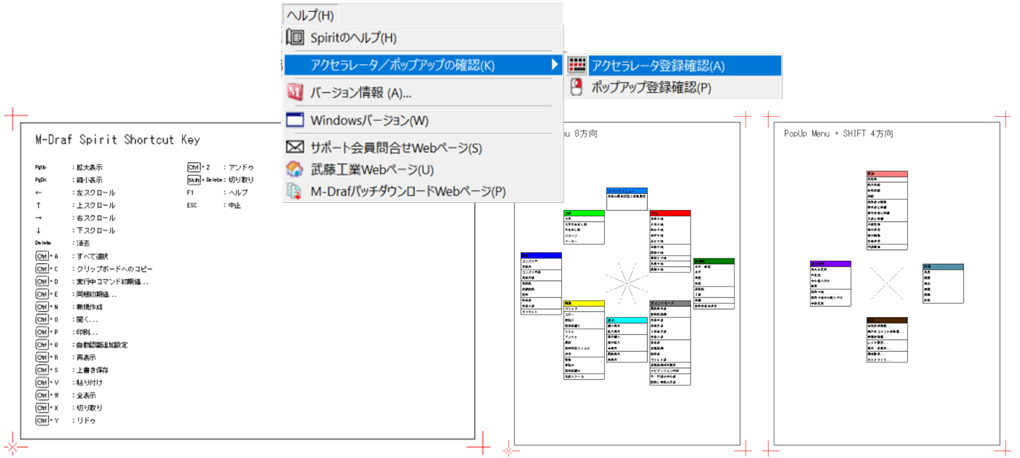

ポップアップメニュー
マウス右ボタンを押しながらドラッグすると、ドラッグする方向ごとに異なるポップアップメニューが表示。マウ スや視線の移動が少なく操作スピードの向上と疲れを軽減。「手のひら感覚」の操作性を可能にしました。ポップアップメニューは自由にカスタマイズ可能です。
Moreボタン
「この図形と同じ長さ」「同じ傾き」など、作図編集時に図形から距離を読み取り活用するオペレーション。こんな時にMOREボタンが活躍します。MOREボタンを使うとクリックした図形の「距離/半径/角度etc」を取得し自動的に数値を入力。距離測定の手間や、キーボード入力によるミスを減らします。
フィルタ
複雑な図形の中から目的の要素を瞬時に選択するフィルタ。「要素種類/色/ペン/線種」など図形が持つ属性を利用する他、「半径50mmの円」や「○○と描かれた文字」など固有値を利用した選択が可能です。
作 図
仮想線&ナビゲーション
下書き線( 仮想線)を使った作図が可能。仮想線を使うと座標を気にすることなく手描き感覚で操作できます。また、仮想線の替わりにナビゲーション機能も利用可能。近接する図形から延長や交点を示すガイドラインが自動で表示され、作図を強力にサポートします。
作図コマンド
過去のM-Drafシリーズと比べ作図コマンドを大幅に削減。関連するコマンドを一つにまとめました。一つのコマンドで様々な描き方ができるので、作図方法ごとにコマンドを選び直す必要がなく、作図スピードをアップします。
ブロック
複数の図形を一つにまとめる「ブロック」。ブロックごとに尺度を設定できる「詳細図ブロック」も作成可能。部分拡大図など、図面内に複数の尺度を混在させる場合に活用できます。
線分スタイル
図形の「線種/色/ペン(太さ)」の組み合わせを定義する線分スタイル機能。用途に合わせてワンタッチで切り替えることが出来るので、線種/色/ペンを個々に設定する場合に比べ効率的です。
寸法&注記

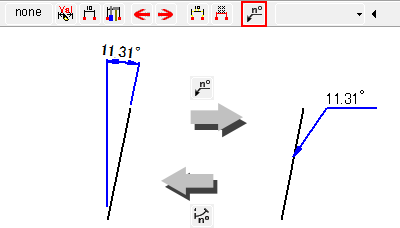

寸法入力
寸法線には様々なインテリジェント機能を搭載。マウスのドラッグ方向に合わせて様々なスタイルに切り替わります。一つのコマンドで多彩な入力が可能です。
寸法編集
マウスカーソルで寸法線をドラッグするだけで、製図通則に基づいて様々な編集が可能です。

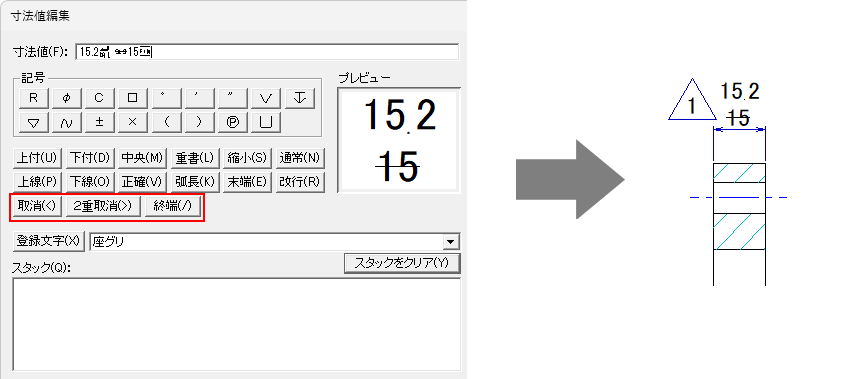

寸法補助記号
寸法値に寸法公差や各種コメントを追記可能です。また、頻繁に使用する記号を登録し、ワンタッチで挿入できます。
部品表
図面に付けられたプロパティを集計し部品表を自動作成。空白表を作成し、手入力で部品表を作成することもできます。CSVファイルの入出力にも対応しているので、Excelとの連動も可能です。
編集変形
ダイナミックドラッグ
図形を選択して表示されるポイントをドラッグし、図形の変形や移動・コピーが可能。編集コマンドを使用しないダイレクト編集ができます。
測定変更&パラメトリック
測定した距離や、既存の寸法を利用して図形を変形。測定箇所に変数を指定するだけで、簡単にパラメトリック図形を作成することもできます。類似形状の自動作成が可能です。
クリップコピー
図形を切断せずに、図形の一部を切り出すことができます。
ファイル
DXF/DWGファイル入出力
DXF/DWGファイル形式の入出力が可能。M-Drafはバージョンアップごとに、DXF/DWGによるデータ交換の機能を強化、互換性がさらにアップしています。
図面ごとに最適な値を設定できる変換パラメータ
ペーパ空間、モデル空間対応
崩れたDXF寸法を自動修復する図形分析

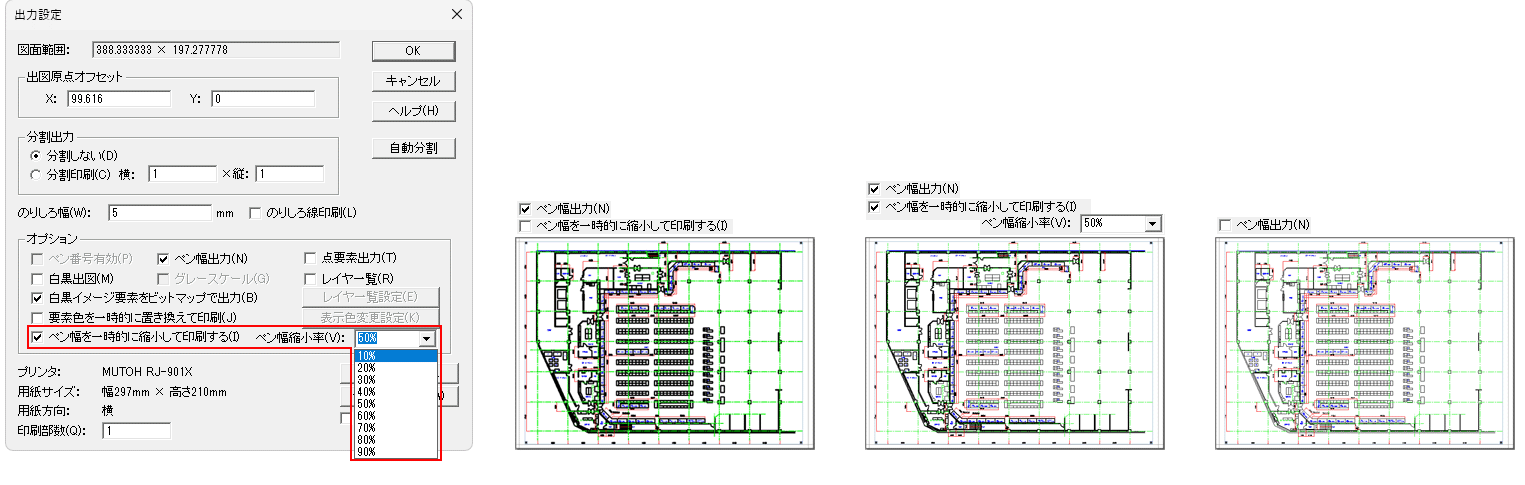

PDFファイル出力
PDF形式のファイル出力が可能。M-Drafのレイヤ情報も出力できるので、PDF上でレイヤ表示のON/OFF切り替えができます。また、複数ファイルの連続出力も可能です。
Unicode
中国語や韓国語など、世界各国の言語を利用する事ができる「Unicode(ユニコード)」に対応。 多国語の入力・表示はもちろん、多国語を使用したDXF/DWGファイルの入出力も可能です。
