POTENTIOMETER直接変位精密ポテンショメータ
- 直接変位精密ポテンショメータ（MCB社製）。
- ストローク量 10～300mmの直線変位センサで9 機種をラインアップ。
- 使用周囲温度は、－40～＋105 ℃ まで対応可能でさまざまな適用範囲を持っています。
- 保護構造はIP64を確保し防滴構造となっています。
- コンダクティブプラスチック方式により長寿命、高分解能（理論的に無限小）、復元性に優れるなど精密な変位センサとして利用可能です。
RECTI P12シリーズ
■ 機械的定格・環境条件
| 機種名 | RECTI P12 シリーズ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
 |
|||||||||
| ストローク有効長 L1（mm） |
10 | 25 | 50 | 75 | 100 | 150 | 200 | 250 | 300 |
| 起動軸力 | 2N 以下 | ||||||||
| 耐久性（往復回数） | 20×106 以上 | ||||||||
| 保護構造 | IP64 | ||||||||
| 質量（g） | 20 | 22 | 27 | 30 | 40 | 51 | 65 | 75 | 86 |
■ 電気的定格
| 定格抵抗値 ±20%（kΩ） |
1.0 | 4.7 | 4.7 | 10 | 10 | 10 | 10 | 22 | 22 |
|---|---|---|---|---|---|---|---|---|---|
| 定格電力 （W） | 0.2 | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 |
| 線形性 | ±0.5% | ||||||||
| 絶縁抵抗 | 10 KMΩ 以上 DC 500 V | ||||||||
| RoHS指令 | ー | ||||||||

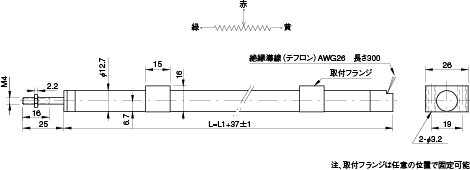

■ 構造
| 外装 | アノダイズ軽合金（耐食性酸化被膜処理） |
|---|---|
| 出力接続 | 絶縁導線テフロン 300mm 長 |
| 取付 | 取付フランジ付（樹脂製） |
| 軸 | ステンレススティール φ4 （SUS304） |
